45Д-32-1Б

Описание

Также это изделие может называться: 45Д 32 1Б, 45Д321Б, 45d-32-1b, 45d 32 1b, 45d321b.

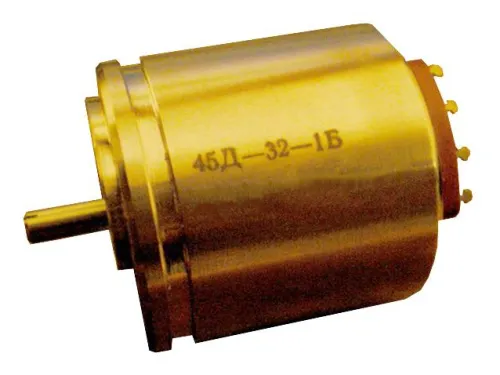

45Д-32-1Б датчики угла представляет собой информационную электрическую машину, которая предназначена для работы в счетно-решающих системах для получения выходного напряжения, в некотором диапазоне линейно зависящего от угла поворота ротора.

Условное обозначение:

Датчик угла 45Д-32-1Б, где:

45 - диапазон линейности.

Д - датчик.

32 - внешний диаметр корпуса (статора).

1 - корпусное исполнение;

Б - модификация.

Технические характеристики 45Д-32-1Б:

Нелинейность характеристики - не более 0,3%.

Угол поворота - не более 35º.

Крутизна выходного напряжения - не более 5,7 мВ/мин.

Остаточная ЭДС - 3,5 мин.

Сдвиг фаз выходного напряжения относительно напряжения возбуждения - не более 2±5º.

Активное сопротивление нагрузки 45Д-32-1Б - не более 10 кОм.

Изменение коэффициента трансформации при изменении температуры окружающей среды - 0,4%.

Изменение сдвига фаз выходного напряжения - 2º.

Изменение фазы выходного напряжения от угла поворота ротора в диапазоне линейности выходной характеристики - 1º.

Входные и выходные обмотки расположены на статоре.

Крепление - фланцевое с упорным буртиком.

Режим работы - продолжительный.

Датчики 45Д-32-1Б - корпусные бесконтактные.

Питание от сети переменного тока:

- частотой - не более 1000 Гц;

- напряжением - не более 36 В.

Габаритные размеры:

- диаметр - 32 мм;

- длина - 36,5 мм.

Масса - не более 130 г.

Условия эксплуатации 45Д-32-1Б:

Температура окружающего воздуха - от -60° С до +150° С.

Относительная влажность при +40° С - до 98%.

Вибрационные нагрузки:

- диапазон частот - не более 2000 Гц;

- ускорение - не более 150 м/с².

Ударные нагрузки - не более 120 м/с².
