Также этот двигатель может называться: dbm.

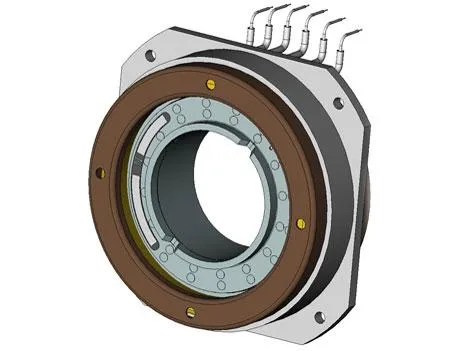

ДБМ двигатель бесконтактный моментный предназначен для работы в локально замкнутой (с датчиками положения ротора) или разомкнутой по углу системах регулирования.
Структура условного обозначения, например ДБМ 40-0,01-2,5-3:
- ДБМ - двигатель бесконтактный моментный;
- 40 мм - наружный диаметр статора;
- 0,01 Н·м - максимальный статический синхронизирующий момент двигателя базового исполнения;
- 2,5 тыс. мин-1 - частота вращения при холостом ходе (округленно);
- 3 - число фаз обмотки.
| Существующие модификации | ||
| ДБМ 40-0,01-2,5-3 | ДБМ 100-0,4-1,5-2 | ДБМ 130-1,6-0,5-2 |
| ДБМ 40-0,01-5-3 | ДБМ 105-0,4-0,75-3 | ДБМ 150-4-0,3-2 |
| ДБМ 40-0,025-4-3 | ДБМ 105-0,6-0,5-3 | ДБМ 150-4-0,6-2 |
| ДБМ 50-0,04-3-2 | ДБМ 105-0,6-1-2 | ДБМ 150-4-1,5-3 |
| ДБМ 50-0,04-6-2 | ДБМ 120-1-0,2-2 | ДБМ 185-6-0,2-2 |
| ДБМ 63-0,06-3-2 | ДБМ 120-1-0,4-2 | ДБМ 185-6-0,4-2 |
| ДБМ 70-0,16-1,5-2 | ДБМ 120-1-0,8-2 | ДБМ 185-10-0,04-3 |
| ДБМ 70-0,16-3-2 | ДБМ 120-1-1,5-2 | ДБМ 185-10-0,04-2 |
| ДБМ 70-0,25-1-2 | ДБМ 120-1-2,5-2 | ДБМ 185-16-0,15-2 |
| ДБМ 85-0,16-2-2 | ДБМ 120-1,6-0,5-3 | ДБМ 185-16-0,3-2 |
| ДБМ 85-0,16-2-3 | ДБМ 120-1,6-0,75-2 | ДБМ 185-16-0,075-2 |
| ДБМ 100-0,4-0,75-2 | ДБМ 120-1,6-0,4-3 | |
Сфера применения ДБМ:
- быстродействующие программные или следящие системы и системы угловой стабилизации высокой точности с динамической ошибкой 1-3 угловых минуты и менее (обычно в безредукторном исполнении);
- системы автоматического управления различного назначения в редукторном или безредукторном исполнении повышенной надежности и срока службы, в том числе работающих в особо тяжелых условиях эксплуатации;
- исполнительные системы управления роботов и манипуляторов;
- привод лентопротяжных механизмов звуко- и видеозаписывающей аппаратуры, а также устройств внешней памяти ЭВМ и т.п.;
- медицинское приборостроение (аппараты искусственных почек, аппараты принудительного кровообращения, перистальтические насосы, где предъявляются повышенные требования к уровню шума, уровню пульсаций вращающего момента и т.п.);
- микробиологическая, химическая и пищевая промышленность для передачи вращающего момента через размещаемую в воздушном зазоре между ротором и статором герметичную перегородку в замкнутую полость с агрессивной жидкостью или в вакуум;
- товары культурно-бытового назначения (стиральные машины, кухонные комбайны и т.п.);
- приводы мотор-колес электрифицированных транспортных средств, а также в качестве генераторов, например в ветросиловых установках, для создания регулируемой нагрузки в велотренажерах и т.д.
Технические характеристики ДБМ:
Наружный диаметр статора - от 40 мм до 185 мм.
Внутренний диаметр ротора - от 12 мм до 72 мм.
Осевая длина - от 26 мм до 124 мм.
Число фаз двигателя ДБМ - 2; 3.
Число пар полюсов - 4; 8.
Номинальное напряжение питания - от 12 В до 160 В.
Минимальная наработка - от 20 000 ч до 30 000 ч.
Минимальный срок службы при соблюдении требований по условиям эксплуатации - от 12 лет до 15 лет.
Минимальный срок сохраняемости двигателей при хранении их в условиях отапливаемого хранилища в упаковке изготовителя, а также вмонтированных в защищенную аппаратуру - от 12 лет до 15 лет.
Хранение на открытых площадках не допускается.
Гарантийная наработка в пределах гарантийного срока эксплуатации - от 20 000 ч до 30 000 ч.
Гарантийный срок эксплуатации - от 12 лет до 15 лет.
Гарантийный срок хранения в пределах гарантийного срока эксплуатации - от 12 лет до 15 лет.
Материал магнитов - Самарий-Кобальт; Неодим-Железо-Бор.
Двигатели ДБМ выпускаются в двух исполнениях: с гладким (беспазовым) и пазовым статором.
Гладкий (беспазовый) статор, с двухслойной петлевой обмоткой, расположенной непосредственно в воздушном зазоре, позволяет обеспечить:
- отсутствие реактивного остаточного момента сопротивления и пульсаций вращающего момента, им вызываемых;
- малые электромагнитные постоянные времени обмоток.
Пазовый статор с двухслойной петлевой обмоткой, уложенной в пазы сердечника, позволяет обеспечить:
- более высокую магнитную индукцию в воздушном зазоре, чем в двигателях с гладким статором, и соответственно более высокую статическую добротность;
- меньшую электромеханическую постоянную времени, чем у двигателей с гладким статором.
Двигатели с наружным диаметром статора - 40 мм; 63 мм; 85 мм; 105 мм; 130 мм имеют гладкий (беспазовый) статор, а двигатели с наружным диаметром статора - 50 мм; 70 мм; 100 мм; 120 мм; 150 мм; 185 мм имеют пазовый статор.
Условия эксплуатации:
Температура окружающего воздуха:
- рабочая - от -60° С до +125° С;
- предельная - от -60° С до +85° С.
Изменение температуры среды для ДБМ - от -60° С до +150° С.
Градиент изменения температуры - не более 60° C/ч.
Относительная влажность при температуре +35° C - не более 98%.
Атмосферное рабочее давление - от 133·10-6 Па до 300·103 Па.
Пониженное предельное давление - не менее 12 кПа.
