Описание

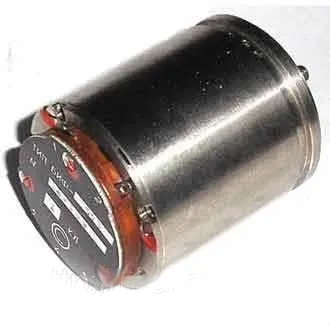

Фазовращатель БИФ-019 бесконтактный двухполюсный (БИФ019, БИФ 019, БИФО-19) Фазовращатель БИФ-019 бесконтактный двухполюсный предназначен для преобразования информации об угловом положении вала в сдвиг фазы выходного напряжения.
Фазовращатель представляет собой самостоятельный вид электрической машины. Прибор является трехобмоточной машиной.
По конструктивному исполнению приборы фазовращатель БИФ-019 бесконтактный двухполюсный представляют собой электрические машины неявнополюсного типа, на статоре и роторе которых обычно располагаются по две взаимноперпендикулярные обмотки.
Крепление прибора фазовращатель БИФ-019 бесконтактный двухполюсный - фланцевое с упорным бортиком.
Режим работы - продолжительный.
Технические характеристики приборов фазовращатели БИФ-019 бесконтактные двухполюсные:
Напряжение возбуждения - 15В;
Диапазон рабочих напряжений возбуждения - 1В-15В;
Частота напряжения возбуждения прибора фазовращатель БИФ-019 бесконтактный двухполюсный - 150кГц;
Диапазон рабочих частот напряжения возбуждения - 80кГц-350кГц;
Коэффициент трансформации - 0,79;
Коэффициент несинусоидальности формы напряжения возбуждения - 2%;
Фазовая погрешность прибора фазовращатель БИФ-019 бесконтактный двухполюсный - ±30угл.мин;
Изменение фазовой погрешности при изменении температуры окружающей среды и при изменении напряжения возбуждения - 15угл.мин;
Момент статического трения прибора БИФ-019 фазовращатель бесконтактный двухполюсный - 0,0005Н∙м;
Частота вращения вала - 150об/мин;
Примечание. Сопротивление нагрузки должно превышать удвоенное сопротивление фазосдвигающего контура;
Параметры фазосдвигающего контура прибора фазовращатель БИФ-019 бесконтактный двухполюсный
Частота напряжения возбуждения
| Сопротивление R1
| Емкость С
| Добавочное сопротивление R2
| Полное входное сопротивление
|
80кГц
| 3710 Ом
| 470пФ
| 133 Ом
| 85 Ом
|
100кГц
| 3480 Ом
| 390пФ
| 215 Ом
| 107 Ом
|
150кГц
| 2730 Ом
| 300пФ
| 422 Ом
| 160 Ом
|
200кГц
| 1930 Ом
| 270пФ
| 628 Ом
| 213 Ом
|
250кГц
| 1680 Ом
| 220пФ
| 833 Ом
| 267 Ом
|
300кГц
| 1520 Ом
| 180пФ
| 1041 Ом
| 320 Ом
|
350кГц
| 1400 Ом
| 150пФ
| 1246 Ом
| 373 Ом
|
Габариты прибора фазовращатель БИФ-019 бесконтактный двухполюсный:
- диаметр - 22мм;
- длина - 55,3мм;
Масса - 0,2кг;
Вибрационные нагрузки на прибор фазовращатель БИФ-019 бесконтактный двухполюсный:
- диапазон частот - до 2000Гц;
- ускорение - 150м/с
2;
Ударные нагрузки - 1500м/с
2;
Температура окружающей среды - от -60°С до +85ºС;
Относительная влажность воздуха при температуре 40ºС - 98%;
Гарантийная наработка прибора фазовращатель БИФ-019 бесконтактный двухполюсный - 5000 часов;
