Описание

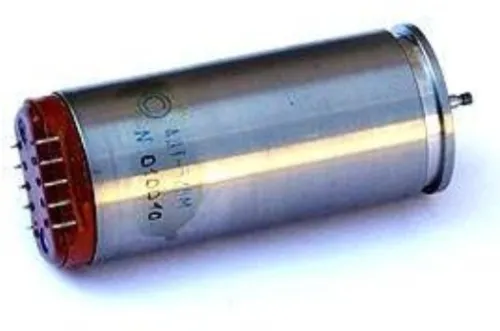

Электродвигатель-тахогенератор АДТ-507 предназначен для систем автоматики, например, для маломощного привода в трансформаторных дистанционных передачах угла поворота с применением сельсинов и вращающихся трансформаторов. Выполнен как двухфазный асинхронный двигатель с полым безобмоточным ротором.
Одна из фаз является обмоткой возбуждения, вторая - обмоткой управления, на которую подается сигнал, задающий направление и частоту вращения.
Электродвигатель-тахогенератор АДТ-507 является таким же двигателем с дополнительно встроенным асинхронным тахогенератором, сигнал которого может использоваться для обратной связи по скорости в схеме управления.
Технические характеристики
Двигатель:
Частота - 500Гц;
Напряжение возбуждения - 110В;
Напряжение управления прибора электродвигатель-тахогенератор АДТ-507 - 110В;
Номинальная мощность - 5Вт;
Пусковой момент прибора электродвигатель-тахогенератор АДТ-507 - 140Гсм;
Скорость холостого хода - 8500об/мин;
Электромеханическая постоянная времени прибора электродвигатель-тахогенератор АДТ-507 - 500мс;
Тахогенератор:
Напряжение возбуждения - 110В;
Нелинейность выходной характеристики - 0,05;
Крутизна ЭДС - 3мВ/об/мин;
Остаточная ЭДС прибора электродвигатель-тахогенератор АДТ-507 - 50мВ;
Фаза ЭДС - -15град;
Потребляемая мощность - 10Вт;
Выходное сопротивление - 3800 Ом;
Габариты прибора АДТ-507 электродвигатель-тахогенератор:
- диаметр корпуса - 50мм;
- длина с выходными концами вала - 150мм;
Масса прибора электродвигатель-тахогенератор АДТ-507 - 1,3кг.
