Описание

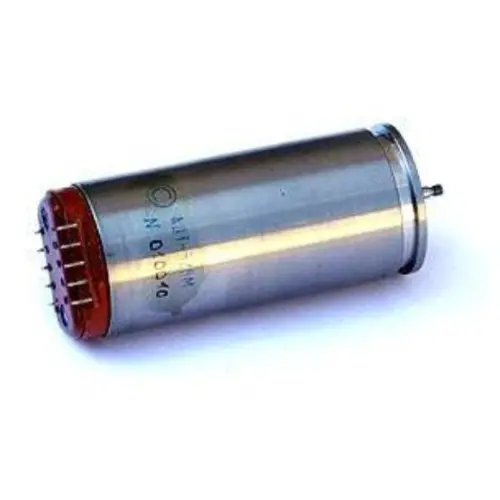

Электродвигатель-тахогенератор АДТ-32Б (АДТ32Б, АДТ 32 Б, АДТ-32-Б, АДТ 32Б, АДТ32-Б, АДТ32 Б) Двигатель-тахогенератор АДТ состоит из асинхронных управляемых двигателей и встроенных асинхронных тахогенераторов.
Конструктивно АДТ выполняются с редукторами и без них. В условном обозначении АДТ с редукторами указывается буква Р. Передаточное отношение редуктора 1:25.
Технические характеристики
Номинальное напряжение питания - 40В;
Напряжение управления прибора электродвигатель-тахогенератор АДТ-32Б - 40В;
Номинальная полезная мощность - 2Вт;
Частота вращения - 8000об/мин;
Начальный пусковой момент прибора электродвигатель-тахогенератор АДТ-32Б - 7мН∙м;
Номинальный пусковой ток - 0,4А;
Номинальный пусковой ток управления - 0,4А;
Частота вращения прибора электродвигатель-тахогенератор АДТ-32Б на холостом ходу - 6000об/мин;
Потребляемый ток при холостом ходе - 0,36А;
Потребляемый ток управления при холостом ходе - 0,36А;
Электромеханическая постоянная времени - 0,02с;
Момент инерции ротора прибора электродвигатель-тахогенератор АДТ-32Б - 2,5∙10-7кг∙м2;
КПД - 20%;
Момент трения статический - 0,1∙10-3Н∙м;
Значение параметра S прибора электродвигатель-тахогенератор АДТ-32Б - 0,5мВ/об/мин;
Номинальная частота вращения - 6000об/мин;
Номинальный ток - 0,1А;
Остаточная ЭДС - 40мВ;
Остаточная ЭДСп - 5мВ;
Потребляемая мощность в номинальном режиме - 2,5Вт;
Фаза прибора электродвигатель-тахогенератор АДТ-32Б - 10угл.мин;
Значение параметра Н - 0,2%;
Вибрационные нагрузки:
- диапазон частот - 1Гц-2000Гц;
- ускорение - 150м/с2;
Температура окружающей среды - от -60°С до +100ºС;
Относительная влажность воздуха при температуре 35°С - 98%;
Гарантийная наработка прибора электродвигатель-тахогенератор АДТ-32Б:
- без редукторов - 5000 часов;
- с редукторами - 2500 часов;
Габариты прибора:
- диаметр корпуса - 32мм;
- длина с выходными концами вала - 84мм;
Масса прибора электродвигатель-тахогенератор АДТ-32Б - 0,25кг;
