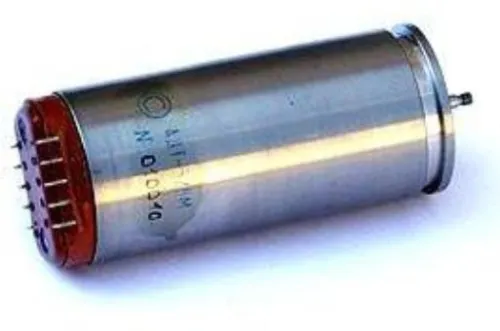

АДТ-1 110в

Описание

Электродвигатель-тахогенератор АДТ-1 предназначен для систем автоматики, например, для маломощного привода в трансформаторных дистанционных передачах угла поворота с применением сельсинов и вращающихся трансформаторов.    Выполнен как двухфазный асинхронный двигатель с полым безобмоточным ротором.
    Одна из фаз является обмоткой возбуждения, вторая - обмоткой управления, на которую подается сигнал, задающий направление и частоту вращения.
    Электродвигатель-тахогенератор АДТ-1 является таким же двигателем с дополнительно встроенным асинхронным тахогенератором, сигнал которого может использоваться для обратной связи по скорости в схеме управления.



Технические характеристики


    Двигатель:
    Частота - 500Гц;
    Напряжение возбуждения - 110В;
    Напряжение управления прибора электродвигатель-тахогенератор АДТ-1 - 225В;
    Номинальная мощность - 13Вт;
    Пусковой момент прибора электродвигатель-тахогенератор АДТ-1 - 300Гсм;
    Скорость холостого хода - 8500об/мин;
    Электромеханическая постоянная времени прибора электродвигатель-тахогенератор АДТ-1 - 800мс;
    Тахогенератор:
     Напряжение возбуждения - 110В;
    Крутизна ЭДС - 5мВ/об/мин;
    Остаточная ЭДС прибора электродвигатель-тахогенератор АДТ-1 - 50мВ;
    Фаза ЭДС - -30град;
    Потребляемая мощность - 12Вт;
    Выходное сопротивление - 2300 Ом;
    Габариты прибора АДТ-1 электродвигатель-тахогенератор:
    - диаметр корпуса - 70мм;
    - длина с выходными концами вала - 180мм;
    Масса прибора электродвигатель-тахогенератор АДТ-1 - 3,2кг.
