АДП-507А

Описание

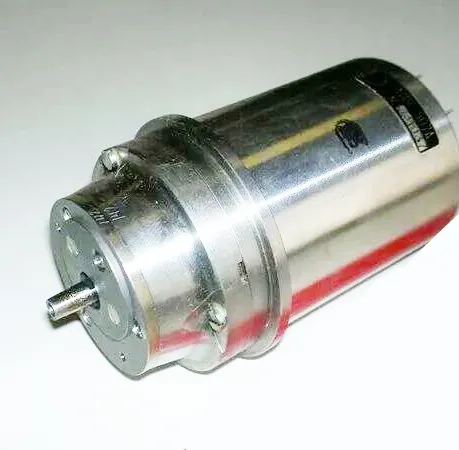

 Электродвигатель АДП-507А (АДП507А, АДП 507 А, АДП-507-А, АДП 507А, АДП507-А, АДП507 А)    Двигатели АДП-507А имеют полый немагнитный ротор и редуктор.
    Крепление двигателей - фланцевое с упорным буртиком. Режим работы - продолжительный.

    Электродвигатели АДП-507А бывают следующих типов: АДП-507А КФ3.123.015, АДП-507АКФ0.511.000.



Технические характеристики


    Номинальное напряжение питания - 110В;
    Напряжение управления прибора электродвигатель АДП-507А - 140В;
    Номинальная полезная мощность - 7,5Вт;
    Начальный пусковой момент прибора электродвигатель АДП-507А - 437∙10^-3Н∙м;
    Частота вращения на холостом ходу - 400об/мин;
    Номинальная частота вращения - 240об/мин;
    Начальный пусковой ток прибора электродвигатель АДП-507А:
     - возбуждения - 0,25А;
     - управления - 0,3А;
    Потребляемый ток при холостом ходе:
     - возбуждения - 0,4А;
     - управления - 0,2А;
    Напряжение трогания прибора электродвигатель АДП-507А - 4,5В;
    Электромеханическая постоянная времени - 0,032с;
    КПД - 30%;
    Момент инерции ротора прибора электродвигатель АДП-507А - 5,2∙10^-7кг∙м²;
    Сопротивление нагрузке - 500 Ом+j400 Ом;
    Сопротивление нагрузке управления - 420 Ом+j330 Ом;
    Ёмкость - 0,4мкФ;
    Значение параметра U_c - 250В;
    Вибрационные нагрузки:
     - диапазон частот - 5Гц-1000Гц;
     - ускорение - 100м/с²;
    Ударные нагрузки - 750м/с²;
    Температура окружающей среды - от -60°С до +70ºС;
    Относительная влажность воздуха при температуре 35°С - 98%;
    Гарантийная наработка прибора электродвигатель АДП-507А - 2000 часов;
    Габариты прибора:
     - диаметр корпуса - 55мм;
     - длина с выходными концами вала - 98мм;
    Масса прибора электродвигатель АДП-507А - 0,65кг;
    Изготовитель гарантирует соответствие качества прибора АДП-507А электродвигательтребованиям технических условий ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа, эксплуатации установленных техническими условиями и эксплуатационной документацией.
