Описание

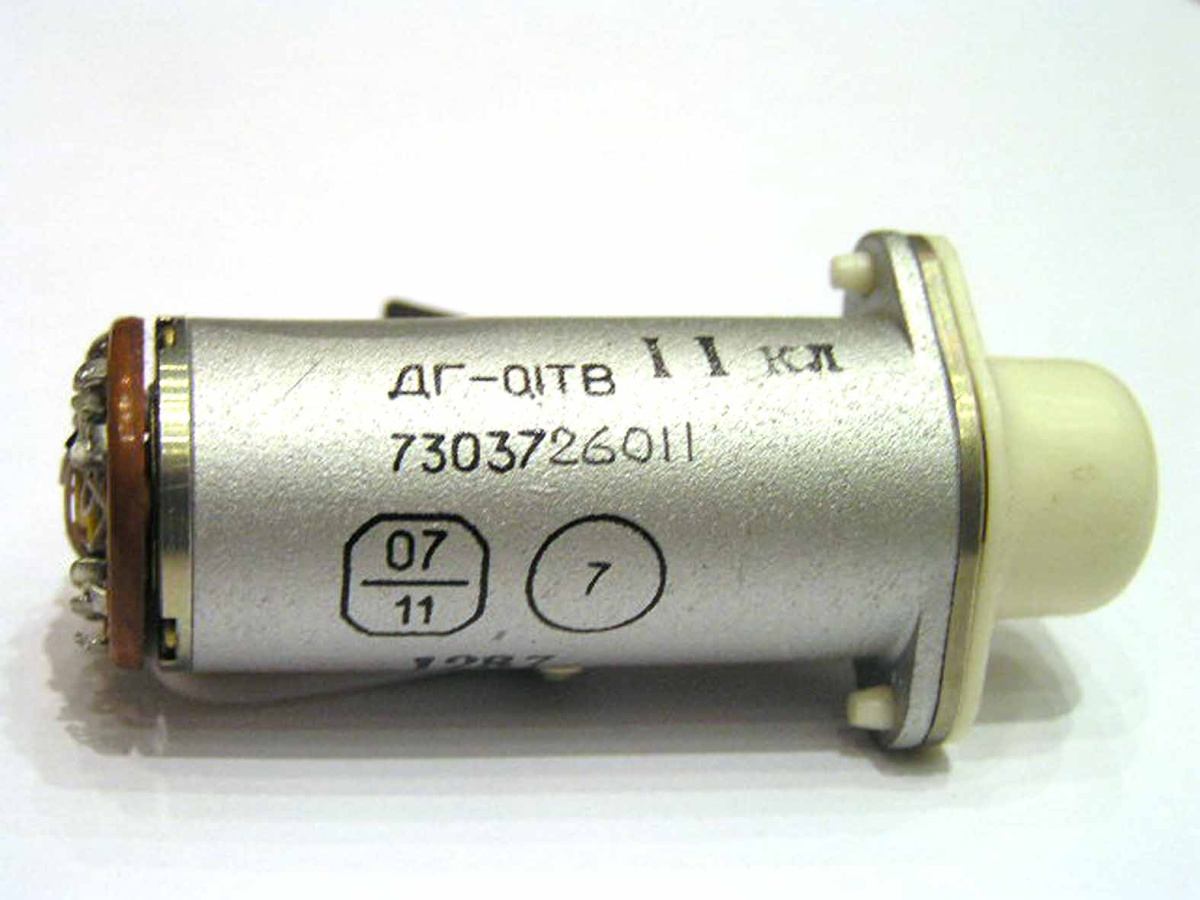

Двигатель-генератор ДГ-0,1ТВ с полым алюминиевым ротором предназначен для работы в исполнительных механизмах позиционных следящих систем со скоростной обратной связью.
    Рассчитан на эксплуатацию в условиях повышенной жесткости, характерных для изделий авиационной техники.

    Технические характеристики приборов двигатели-генераторы ДГ-0,1ТВ:

    Пусковой момент - не менее 2,6Г∙см;
    Скорость холостого хода прибора двигатель-генератор ДГ-0,1ТВ - не менее 7600об/мин;
    Крутизна выходного сигнала на 1000об/мин - 0,1В;
    ЭДС трансформации - не более 100мВ;

    Потребляемые токи прибора двигатель-генератор ДГ-0,1ТВ:
     - возбуждения двигателя - не более 80мА;
     - управления двигателя - не более 70мА;
     - возбуждения генератора - 80,0мА;
    Габариты:
     - диаметр - 19,0мм;
     - длина - 54,7мм;
    Масса прибора двигатель-генератор ДГ-0,1ТВ - 0,045кг;
    Напряжение:
     - в цепи возбуждения - 36В;
     - в цепи управления - 30В;
    Частота прибора двигатель-генератор ДГ-0,1ТВ - 400Гц.
