ДПМ-25-Н6-02

Характеристики

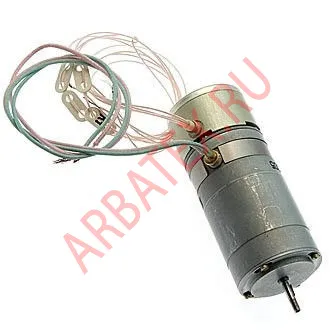

Коллекторный электродвигатель постоянного тока ДПМ-25-Н6-02 с возбуждением от постоянных магнитов предназначен для применения в качестве силовых двигателей и для привода различных механизмов кратковременного, повторно-кратковременного и непрерывного действия в аппаратуре промышленной автоматики, телемеханики, радиоэлектроники.

Напряжение питания:

- минимальное - 26В;
- номинальное - 29В;
- максимальное - 32В;

Частота вращения:

- ПСИ - 9000об/мин.±800об/мин.;
- эксплуатационная - ±1800об/мин.;

Момент нагрузки:

- номинальный - 3,43гс.ом/мНм;
- пуск - 14,7гс.ом/мНм;

Потребляемый ток:

- ПСИ - 0,25А;
- эксплуатационный - 0,4А;
Полезная мощность - 3,225Вт;
Потребляемая мощность - 11,6Вт;

Масса ДПМ-25-Н2-01 - 0,120кг.

Срок службы двигателя - 300ч.

Структура обозначения двигателей:

ДПМ-25-Н2-01
• ДПМ - электродвигатель с возбуждением от постоянных магнитов;
• 25 - номер габарита;
• H1 - с одним выходным концом вала;
• Н2 - с двумя выходными концами вала (размеры концов вала одинаковы);
• Н3 - с одним выходным концом вала и встроенным центробежным контактным регулятором частоты вращения;
• 1Т - с одним выходным концом вала и с трибкой (шестерней) на валу;
• 3Т - с одним выходным концом вала с трибкой и встроенным центробежным контактным регулятором частоты вращения;
• 01...17 - тип двигателя.

Электродвигатель ДПМ-25-Н2-01 является машиной постоянного тока с возбуждением от постоянного магнита и с одним выходным концом вала. Предназначен для использования в системах автоматизации и сервисных устройствах.


Габаритные размеры - 45,5мм.
