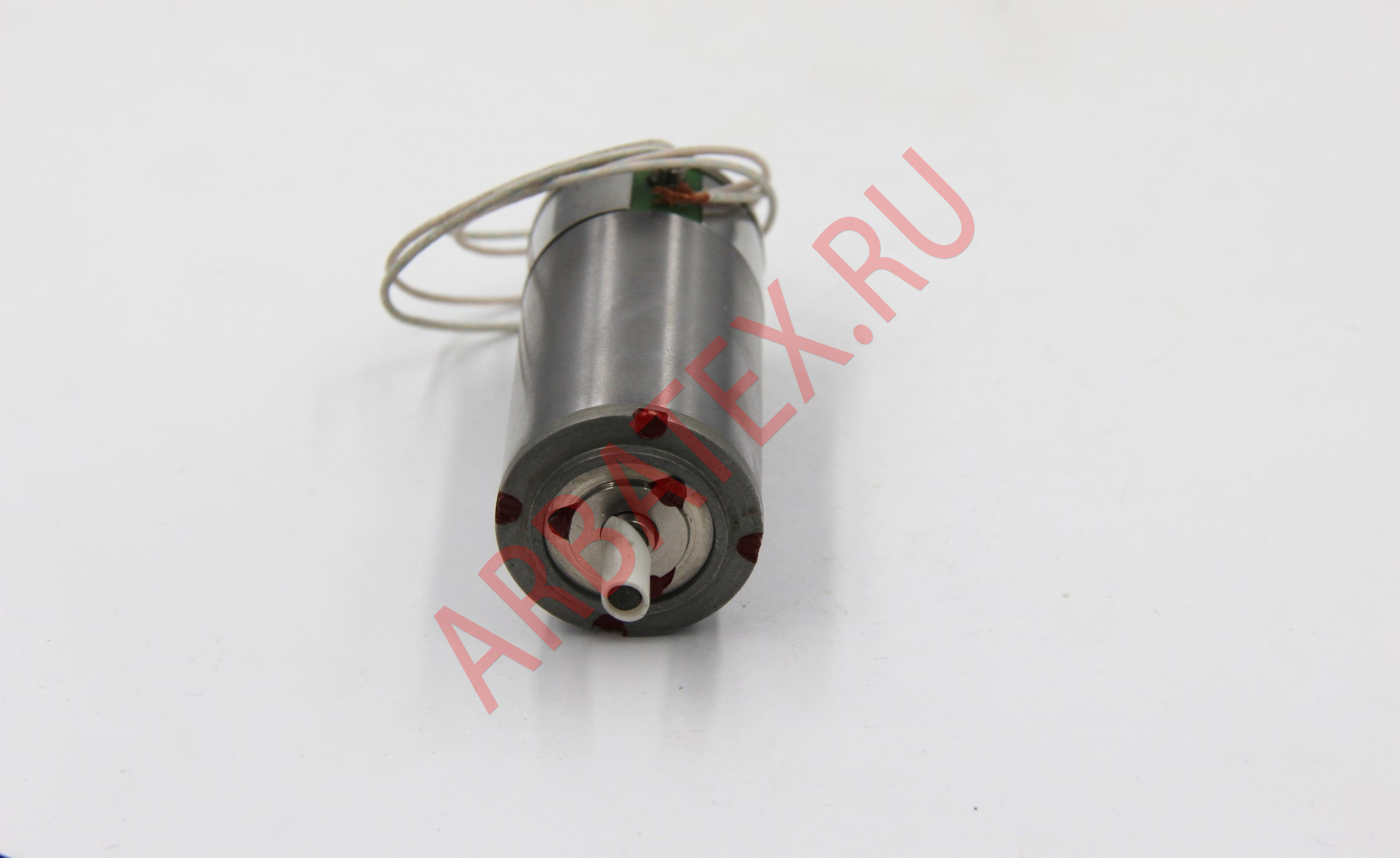

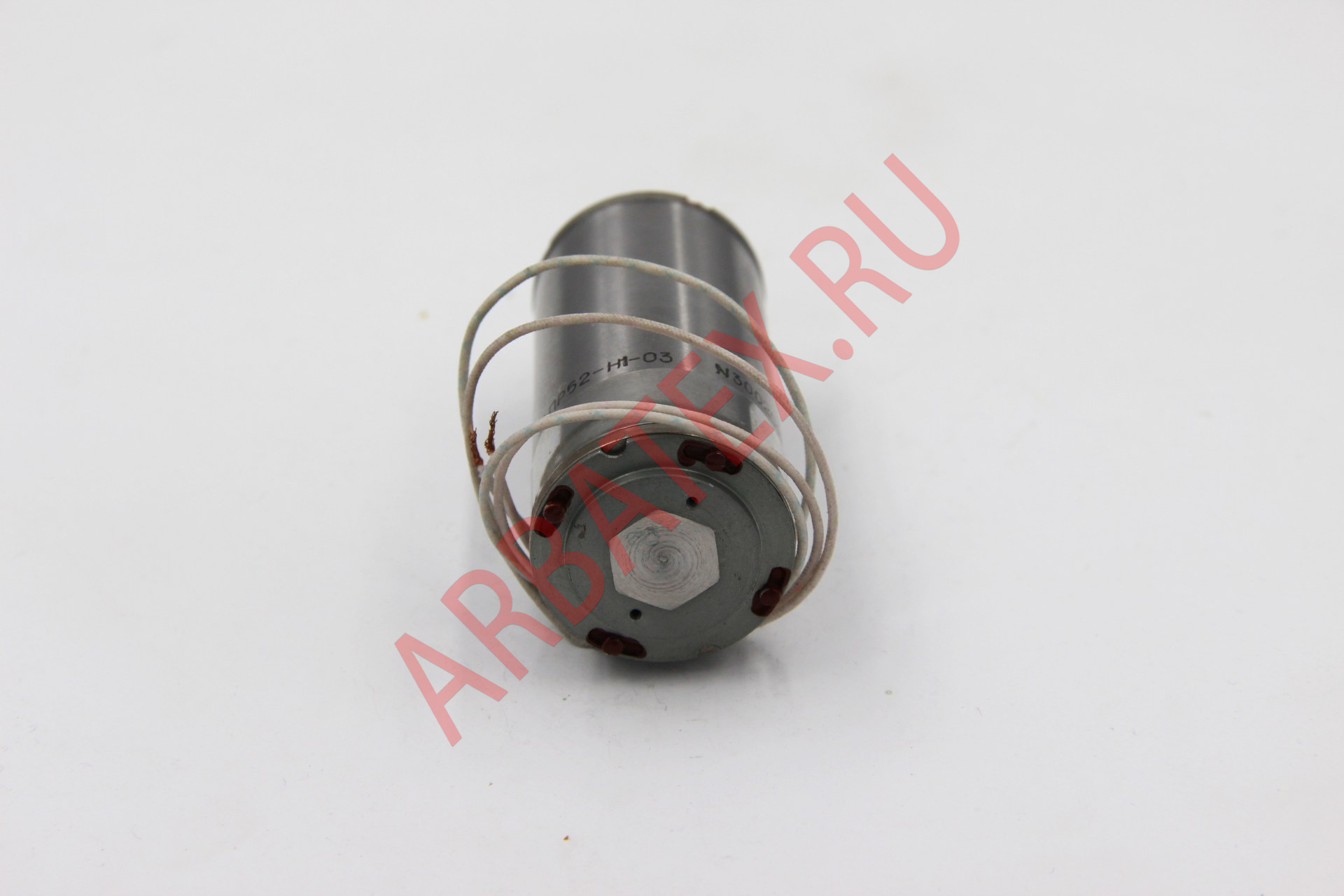

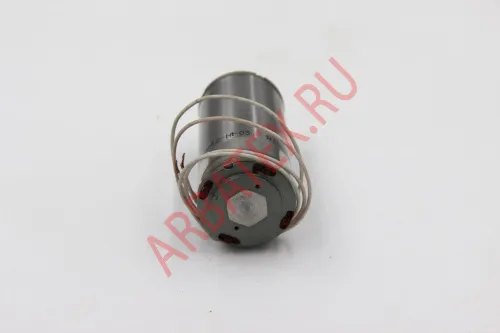

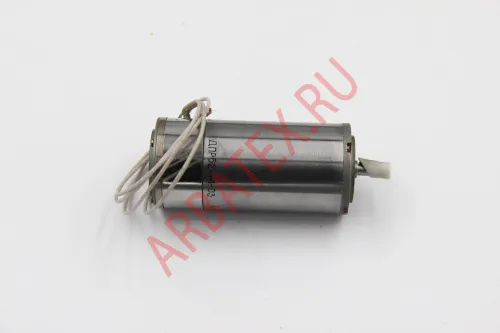

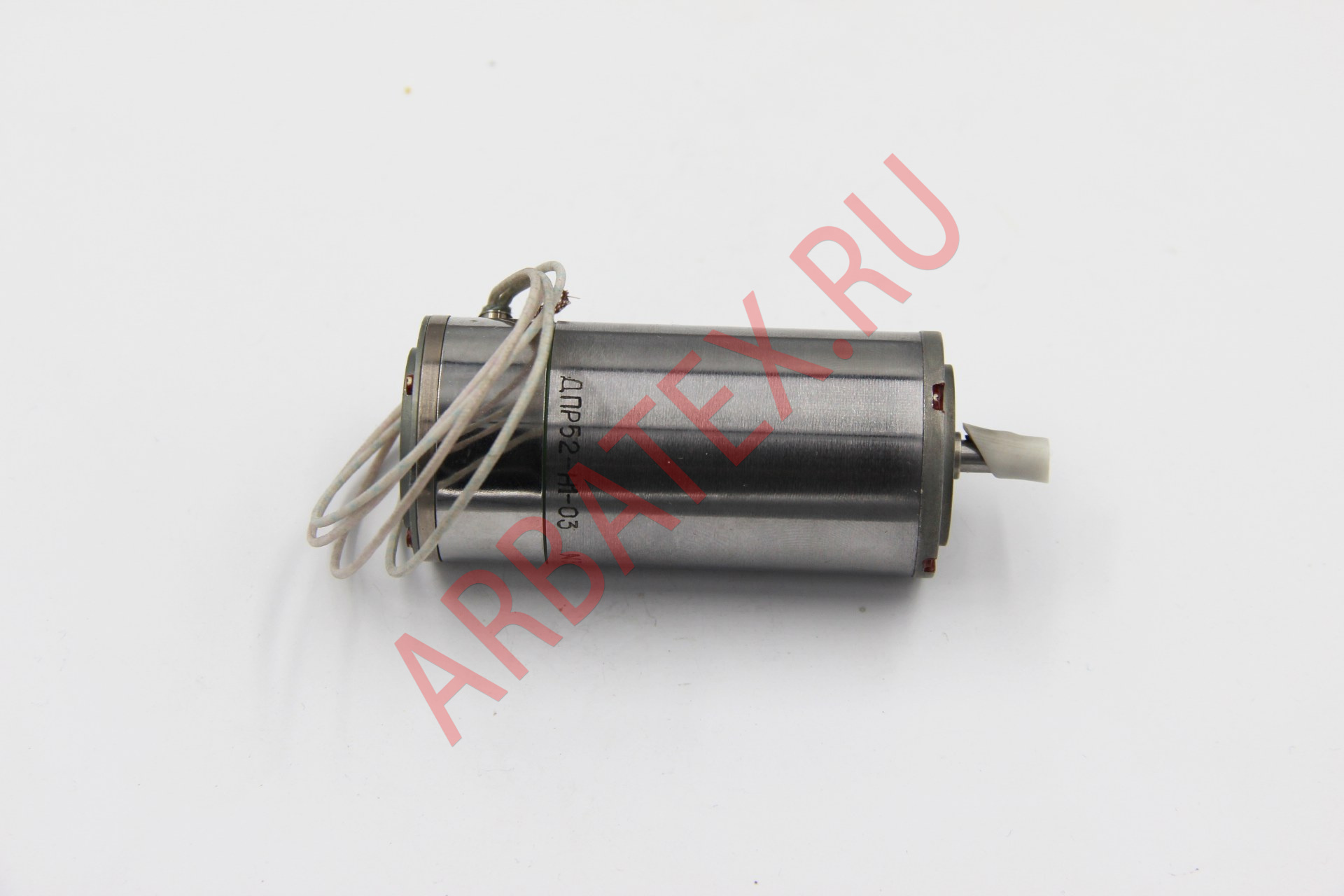

ДПР-52-Н1-03 электродвигатель

Описание электродвигателя ДПР-52-Н1-03:

Коллекторный электродвигатель постоянного тока ДПР-52-Н1-03 с возбуждением от постоянных магнитов предназначен для применения в качестве силовых двигателей и для привода различных механизмов кратковременного, повторно-кратковременного и непрерывного действия в аппаратуре промышленной автоматики, телемеханики, радиоэлектроники.

ХАРАКТЕРИСТИКИ ЭЛЕКТРОДВИГАТЕЛЯ ДПР-52-Н1-03:

Напряжение питания - 27В;
Номинальная мощность - 4,600Вт;
Номинальная частота вращения - 4500об/мин.;
Номинальный вращающий момент - 9,800мН∙м;
Потребляемый ток в номинальном режиме - не более 0,31А;
Номинальный пусковой момент при номинальном напряжении питания - 54,00мН∙м;
Электромеханическая постоянная времени - не более 20,0мс;
Масса ДПР-52-Н1-03 - не более 0,260кг;

Габаритные размеры:

- диаметр - 30мм;
- длина - 64,2мм.

ОБОЗНАЧЕНИЕ ЭЛЕКТРОДВИГАТЕЛЯ ДПР-52-Н1-03:

• ДПР - электродвигатель с полым ротором;
• 52 - номер габарита;
• Н - крепление за наружную поверхность корпуса;
• Ф - крепление за фланец;
• 1 - с одним выходным концом вала;
• 2 - с двумя выходными концами вала;
• 01...08 - исполнение по номинальным данным

Двигатели ДПР-52-Н1-03 являются малоинерционными, содержат наружный и внутренний статоры, в воздушном зазоре между которыми, располагается цилиндрическая часть полого якоря, выполненного в виде стакана, своим дном закрепленного на валу, проходящем внутри отверстия внутреннего статора.
Обладают хорошим быстродействием, обусловленным малым моментом инерции якоря, не содержащего ферромагнитных материалов и малой индуктивностью обмотки якоря.
Могут использоваться в качестве тахогенераторов.
