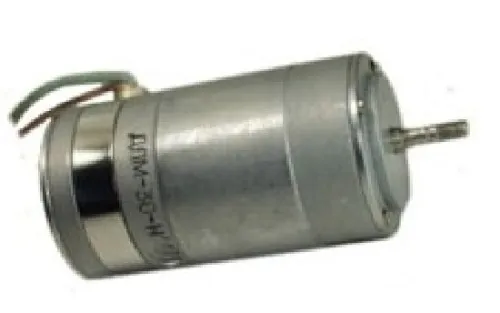

ДПМ-30-Н3-01 электродвигатель

Описание электродвигателя ДПМ-30-Н3-01:

Коллекторный электродвигатель постоянного тока ДПМ-30-Н3-01 с возбуждением от постоянных магнитов предназначен для применения в качестве силовых двигателей и для привода различных механизмов кратковременного, повторно-кратковременного и непрерывного действия в аппаратуре промышленной автоматики, телемеханики, радиоэлектроники.

ХАРАКТЕРИСТИКИ ЭЛЕКТРОДВИГАТЕЛЯ ДПМ-30-Н3-01:

Напряжение питания:

- минимальное - 20,7В;
- номинальное - 23В;
- максимальное - 25,3В;

Частота вращения:

- ПСИ - 9000об/мин.±360об/мин.;
- эксплуатационная - ±700об/мин.;

Момент нагрузки:

- номинальный - 35гс.ом/мНм-70гс.ом/мНм и 3,43гс.ом/мНм-6,86гс.ом/мНм;
- пуск - 300гс.ом/мНм и 29,4гс.ом/мНм;

Потребляемый ток:

- ПСИ - 1,1А;
- эксплуатационный - 1,25А;
Полезная мощность - 6,47Вт;
Потребляемая мощность - 28,75Вт;
Масса ДПМ-30-Н3-01 - 0,27кг.

СТРУКТУРА ОБОЗНАЧЕНИЯ ДВИГАТЕЛЕЙ:

ДПМ-30-Н3-01
• ДПМ - электродвигатель с возбуждением от постоянных магнитов;
• 30 - номер габарита;
• H1 - с одним выходным концом вала;
• Н2 - с двумя выходными концами вала (размеры концов вала одинаковы);
• Н3 - с одним выходным концом вала и встроенным центробежным контактным регулятором частоты вращения;
• 1Т - с одним выходным концом вала и с трибкой (шестерней) на валу;
• 3Т - с одним выходным концом вала с трибкой и встроенным центробежным контактным регулятором частоты вращения;
• 01...17 - тип двигателя.

Электродвигатель ДПМ-30-Н3-01 является машиной постоянного тока с возбуждением от постоянного магнита и с одним выходным концом вала.
Предназначен для использования в системах автоматизации и сервисных устройствах.
