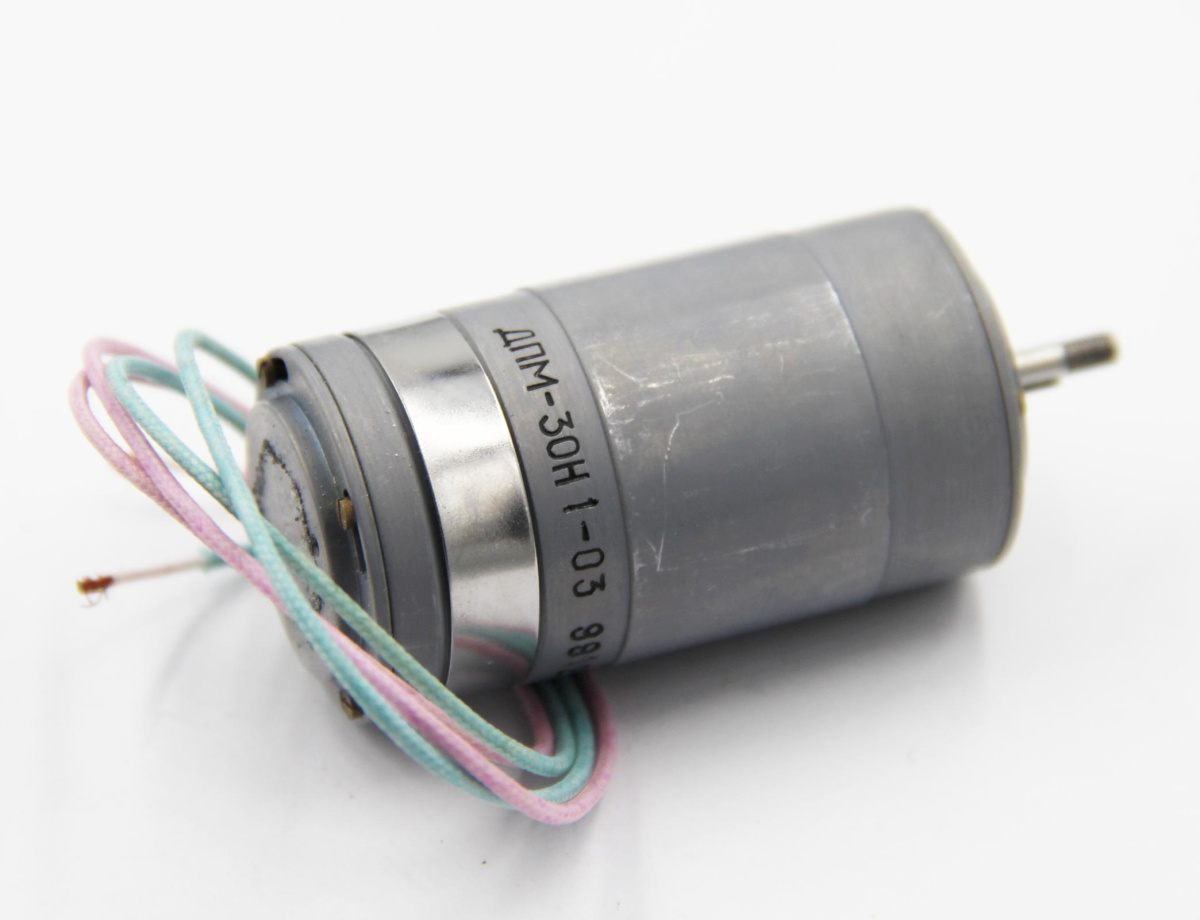

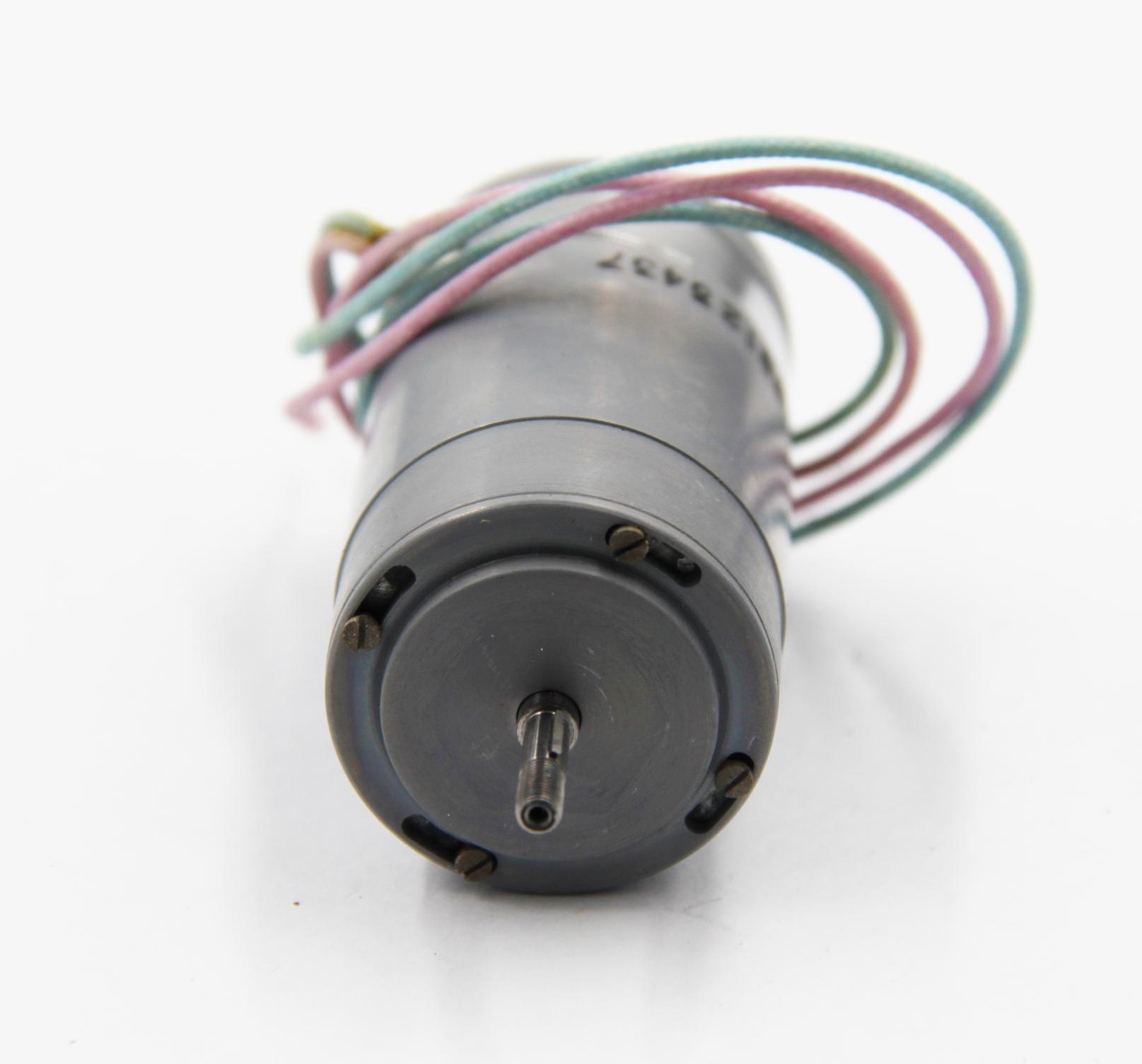

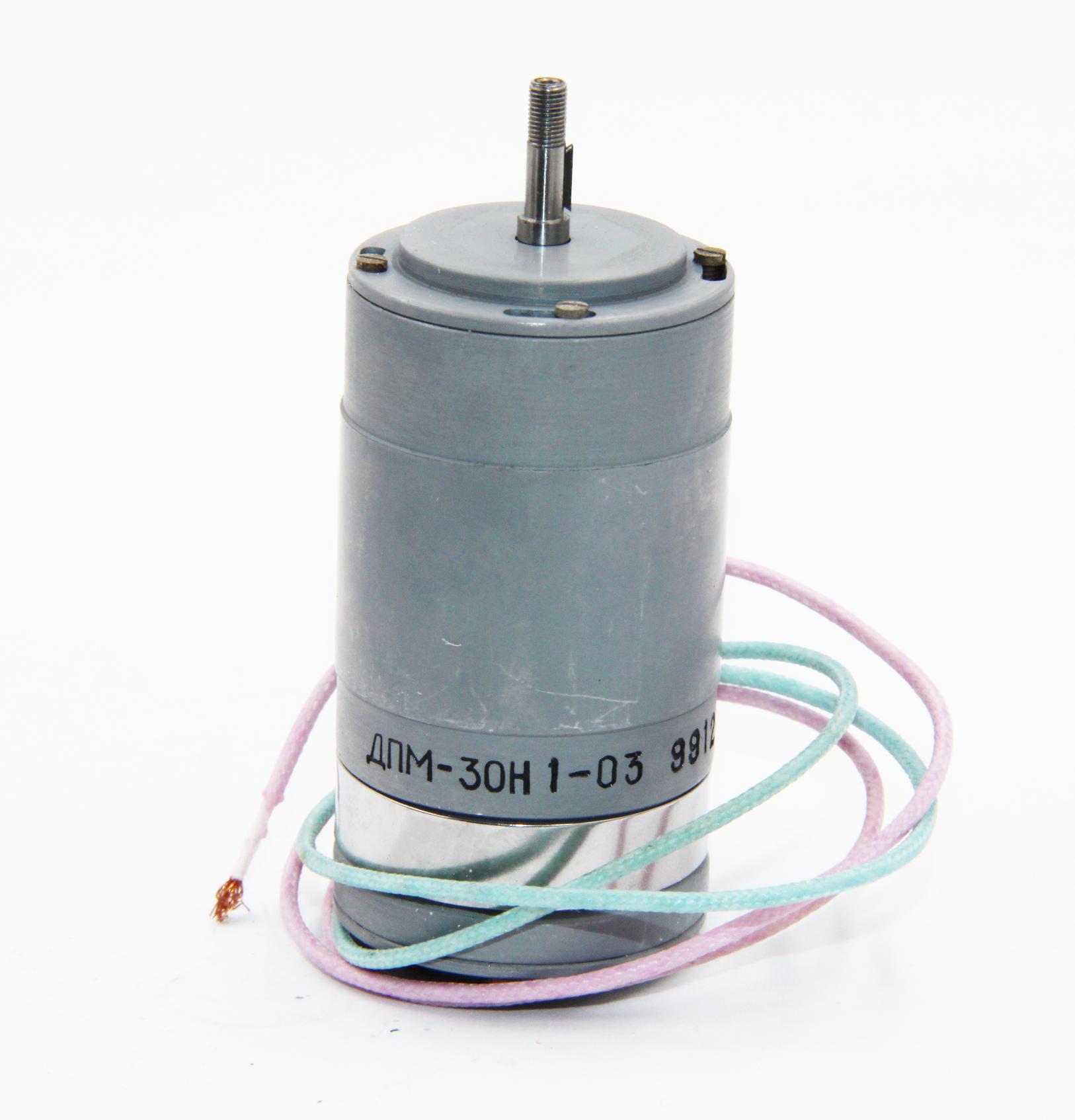

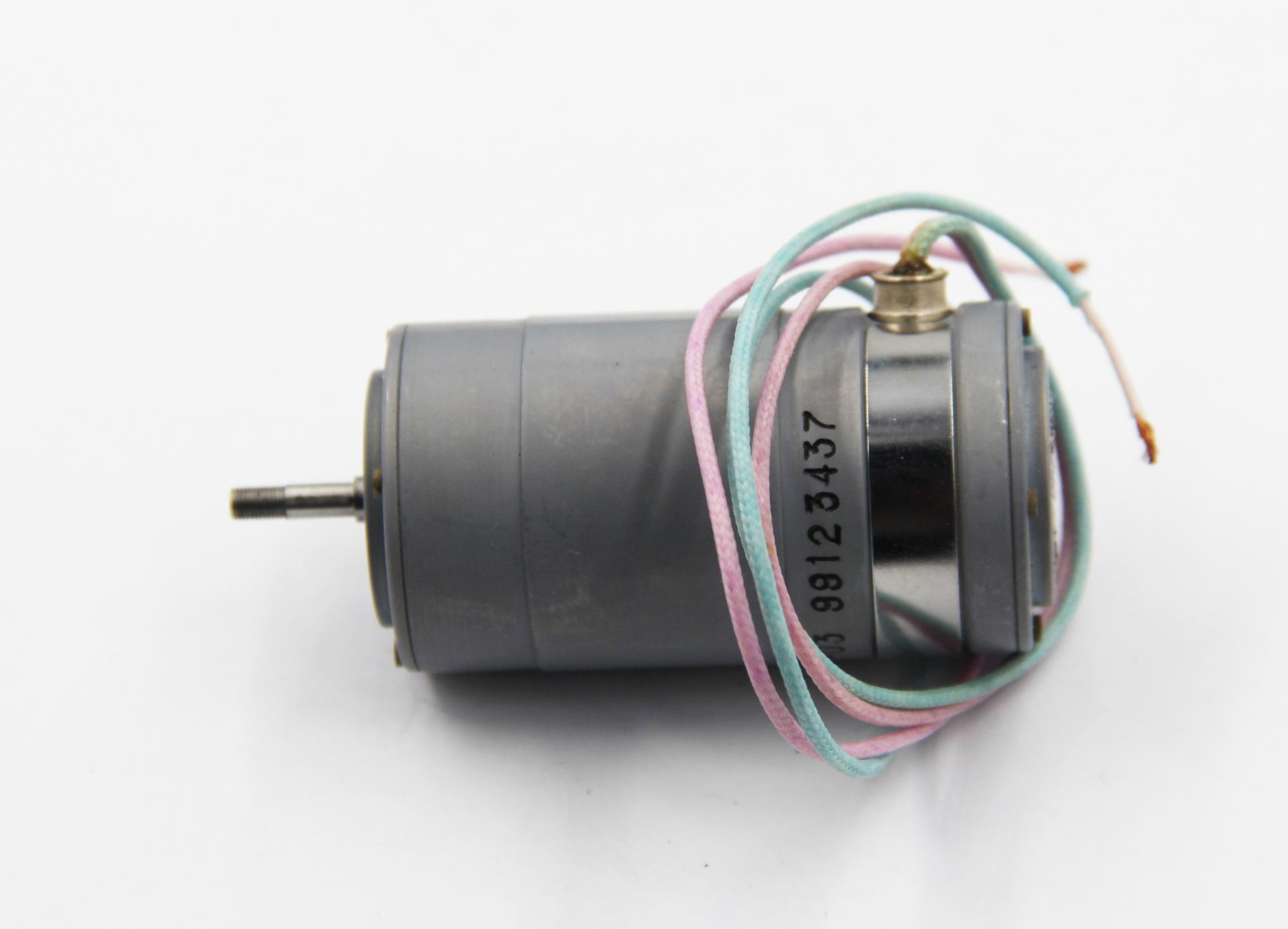

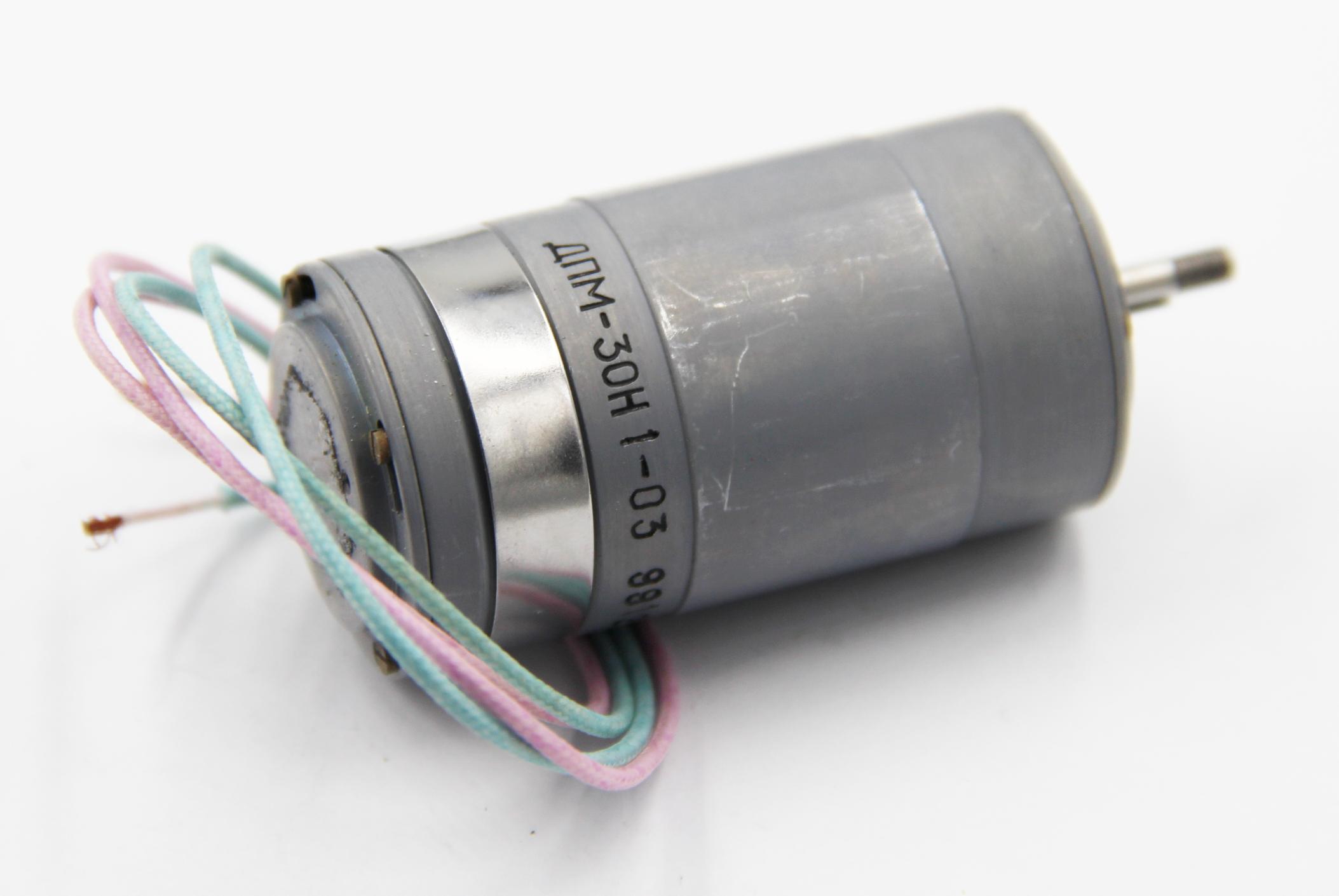

ДПМ-30-Н1-03 электродвигатель

Электродвигатель обеспечивает работу при обоих направлениях вращения, причём изменение направления вращения на ходу, без предварительной остановки двигателя, не допускается.
Крепление двигателя осуществляется за наружную поверхность корпуса с помощью немагнитных металлических деталей.
Режим работы - продолжительный.
Рабочее положение двигателя в пространстве произвольное.
Маркируется цифро-буквенным кодом на корпусе.
Электродвигатель допускает эксплуатацию при температуре окружающей среды от -50 до +70 °С, атмосферном давлении до 200 мм рт.ст., относительной влажности 95 % при 25 °С.
Устойчив к воздействию вибрации в диапазоне частот 5-5000 Гц с ускорением до 15 g и ударных нагрузок до 40 g.
Гарантийный срок хранения двигателя ДПМ-30-Н1-03 - не менее 11 лет со дня приёмки заказчиком.
Категория качества: «ВП».
Технические условия:
- приёмка «5» - ОСТ 160.515.022-76.

Расшифровка маркировки электродвигателя:
ДПМ-30-Н1-03
● ДПМ - электродвигатель с возбуждением от постоянных магнитов;
● 30 - номер габарита (диаметр корпуса в мм);
● H1 - конструктивное исполнение:
- H1 - с одним выходным концом вала;
- Н2 - с двумя выходными концами вала (размеры концов вала одинаковы);
- Н3 - с одним выходным концом вала и встроенным центробежным контактным регулятором частоты вращения;
- 1Т - с одним выходным концом вала и с трибкой (шестерней) на валу;
- 3Т - с одним выходным концом вала с трибкой и встроенным центробежным контактным регулятором частоты вращения;
● 03 - порядковый номер исполнения по номинальным данным.

Технические и эксплуатационные характеристики двигателя ДПМ-30-Н1-03:
• Напряжение питания, В ...... 27
• Номинальная мощность, Вт ...... 4,62
• Частота вращения, об/мин ...... 4500
• Номинальный вращающий момент, мН*м ...... 9,8
• Пусковой момент, мН*м ...... 29,4
• Потребляемый ток, А ...... 0,6
• Коэффициент полезного действия, % ...... 29
• Масса, кг ...... 0,22
