2В106Б варикап

2В106Б варикап

Характеристики

1

Описание

Описание

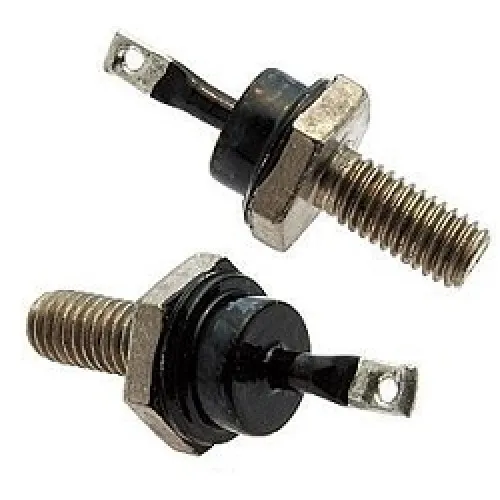

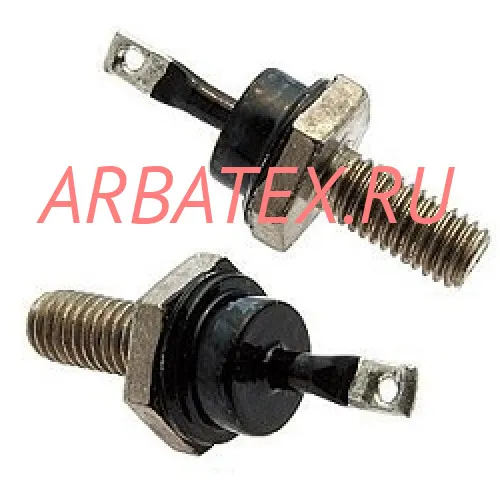

Варикапы 2В106Б кремниевые, эпитаксиально-диффузионные, умножительные.
Предназначены для применения в схемах умножения частоты и частотной модуляции.
Выпускаются в металлокерамическом корпусе с жесткими выводами.
Тип варикапа и схема соединений электродов с выводами приводятся на корпусе.

Параметры и характеристики


Масса варикапа с комплектующими деталями не более 15 г.
Технические условия: ТТ4.660.007 ТУ.


Тип варикапа Значения параметров при Т=25°C Предельные эксплуатационные данные
Cном пФ при (Uобр В) DC Кс при при I обр Uобр max Тк max (Тп) Токр
U1 U2 F
пФ (В) пФ В В МГц мкА В °C °C
2В106А 35,0 (4) 15 - - - 40 50 20 120 125 -60...+130
2В106Б 25,0 (4) 10 - - - 60 50 20 90 125 -60...+130
КВ106А 35,0 (4) 15 - - - 40 50 20 120 95 -60...+100
КВ106Б 25,0 (4) 10 - - - 60 50 20 90 95 -60...+100

Условные обозначения электрических параметров варикапов:

  • Cном - номинальная емкость варикапа при заданном обратном напряжении;
  • Uобр - обратное напряжение на варикапе;
  • DC - диапазон отклонения номинальной емкости варикапа;
  • Кс - коэффициент перекрытия по емкости варикапа при изменении напряжения от U1 до U2;
  • Qв- добротность варикапа на частоте f;
  • Iобр - постоянный обратный ток варикапа;
  • Uобр мах - максимально-допустимое обратное напряжение варикапа;
  • Тк мах - максимально-допустимая температура корпуса варикапа;
  • Тп мах - максимально-допустимая температура перехода варикапа;
  • Токр - температура окружающей среды.
