Описание
Варикапы кремниевые эпитаксиальные 2В103Б. Предназначены для применения в схемах умножения частоты.

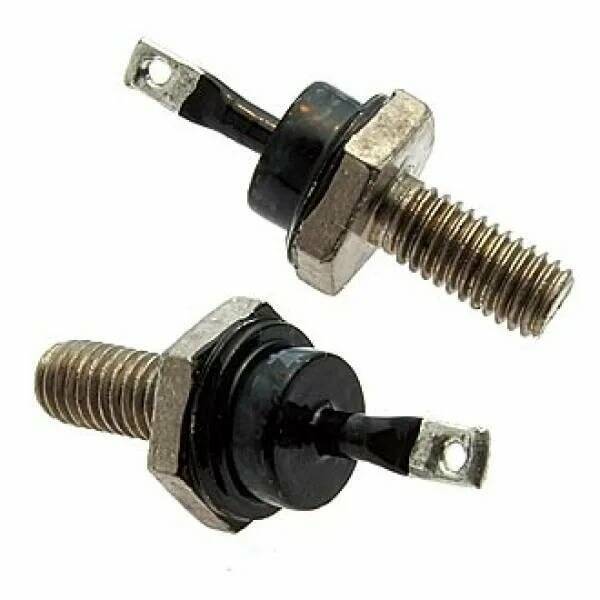

Выпускаются в металлостеклянном корпусе с жесткими выводами. Тип прибора и схема соединения электродов с выводами приводятся на корпусе.
Параметры и характеристики
Емкость варикапа Uобр=4 В, f=1...10 МГц: | |
2В103А, КВ103А | От 18 до 32 пФ |
2В103Б, КВ103Б | От 28 до 48 пФ |
Добротность при Uобр=4 В, f=50 МГц, не менее: | |
2В103А, КВ103А | 50 |
2В103Б, КВ103Б | 40 |
Постоянный обратный ток при Uобр=80 В, не более: | |
до 298 К | 10 мкА |
при Тмакс | 150 мкА |
