2В110Г варикап

Описание

Варикапы 2В110Г кремниевые, эпитаксиально-планарные, подстроенные.
Предназначены для применения в схемах подстройки частоты резонансных контуров.

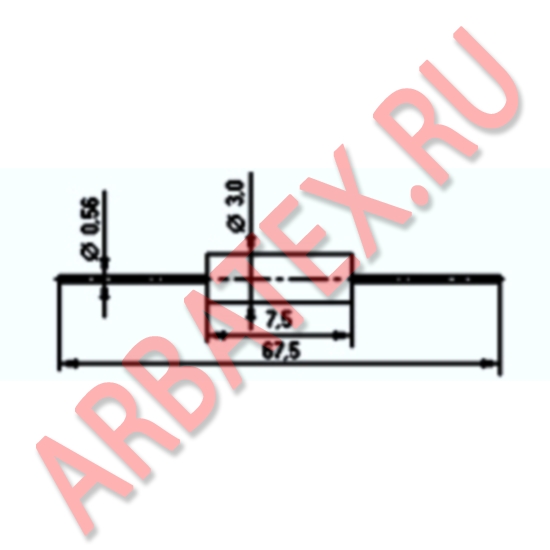

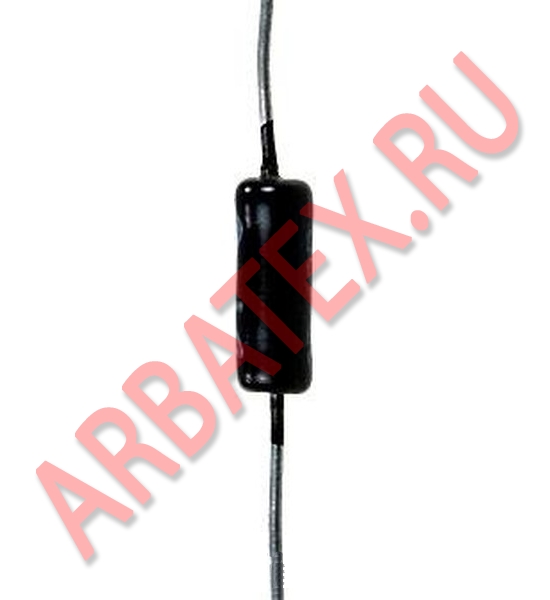

Выпускаются в стеклянном корпусе с гибкими выводами.
Тип варикапа и схема соединений электродов с выводами приводятся на корпусе.

Параметры и характеристики

Масса варикапа не более 0,25 г.

Пайка выводов рекомендуется не ближе 5 мм от заливочной массы.
При этом нагрев заливочной массы не допускается свыше +120 °С.
При монтаже не допускается натяжение выводов.

Тип варикапа	Значения параметров при Т=25°C	Предельные эксплуатационные данные
Cном пФ при (Uобр В)	DC	Кс	при	Qв	при	I обр	Uобр max	Тк max (Тп)	Токр
U1	U2	F
пФ (В)	пФ	В	В	МГц	мкА	В	°C	°C
2В110А	15,0 (4)	3	2,5	4	45	300	50	1	45	125	-60...+125
2В110Б	18,0 (4)	3,6	2,5	4	45	300	50	1	45	125	-60...+125
2В110В	22,0 (4)	4,4	2,5	4	45	300	50	1	45	125	-60...+125
2В110Г	15,0 (4)	3	2,5	4	45	150	50	1	45	125	-60...+125
2В110Д	18,0 (4)	3,6	2,5	4	45	150	50	1	45	125	-60...+125
2В110Е	22,0 (4)	4,4	2,5	4	45	150	50	1	45	125	-60...+125

Условные обозначения электрических параметров варикапов:

  • Cном - номинальная емкость варикапа при заданном обратном напряжении;
  • Uобр - обратное напряжение на варикапе;
  • DC - диапазон отклонения номинальной емкости варикапа;
  • Кс - коэффициент перекрытия по емкости варикапа при изменении напряжения от U1 до U2;
  • Qв- добротность варикапа на частоте f;
  • Iобр - постоянный обратный ток варикапа;
  • Uобр мах - максимально-допустимое обратное напряжение варикапа;
  • Тк мах - максимально-допустимая температура корпуса варикапа;
  • Тп мах - максимально-допустимая температура перехода варикапа;
  • Токр - температура окружающей среды.
