Описание
Варикапы 2В124А кремниевые, эпитаксиально-планарные, подстроенные.
Предназначены для применения в частотно-избирательных схемах дециметрового диапазона длин волн.

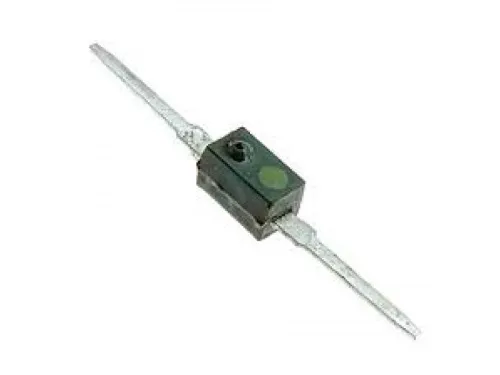

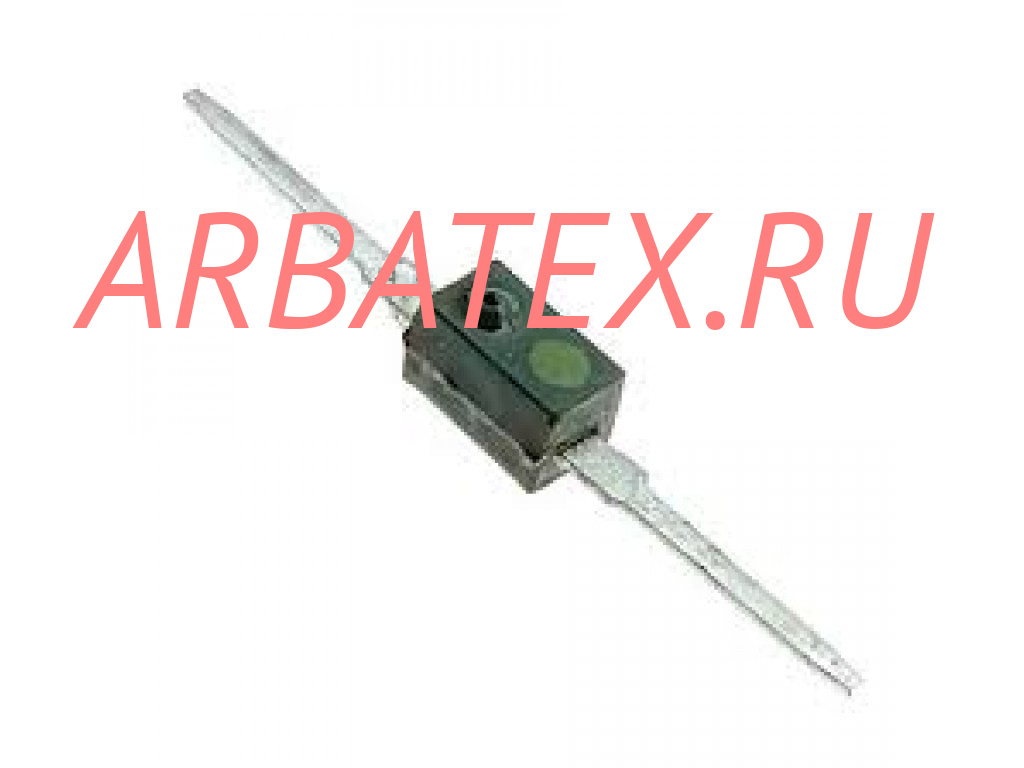

Варикапы 2В124А выпускаются в пластмассовом корпусе с гибкими выводами.
Тип варикапа приводится на корпусе.
Положительный вывод маркируется точкой темно-зеленого цвета.
Параметры и характеристики
Масса варикапа 0,07 г.
Технические условия: аА0.339.170 ТУ/02.
Варикапы 2В124А-5 бескорпусные, с контактными площадками.
Варикапы 2В124АР-5, 2В124АГ-5, 2В124АК-5 - комплекты, состоящие из двух, четырех и шести варикапов 2В124А-5 соответственно.
Тип варикапа приводится на упаковке.
Положительный вывод маркируется точкой на таре.
Масса варикапа не более 0,003 г.
| Тип варикапа | Значения параметров при Т=25°C | Предельные эксплуатационные данные
|
|---|
| Cном пФ при (Uобр В) | DC | Кс | при | Qв | при | I обр | Uобр max | Тк max (Тп) | Токр |
| U1 | U2 | F |
| пФ (В) | пФ | В | В | МГц | мкА | В | °C | °C |
| 2В124А | 27,0 (3) | 2,7 | 4,75...6,75 | 3 | 25 | 200 | 50 | 0,5 | 28 | 125 | -60...+125 |
| 2В124Б | 10,0 (3) | 2 | 4,0...6,5 | 3 | 25 | 250 | 50 | 0,5 | 30 | 125 | -60...+125 |
| 2В124АР | 27,0 (3) | 2,7 | 4,75...6,75 | 3 | 25 | 200 | 50 | 0,5 | 28 | 125 | -60...+125 |
| 2В124БР | 10,0 (3) | 2 | 4,0...6,5 | 3 | 25 | 250 | 50 | 0,5 | 30 | 125 | -60...+125 |
| 2В124АГ | 27,0 (3) | 2,7 | 4,75...6,75 | 3 | 25 | 200 | 50 | 0,5 | 28 | 125 | -60...+125 |
| 2В124БГ | 10,0 (3) | 2 | 4,0...6,5 | 3 | 25 | 250 | 50 | 0,5 | 30 | 125 | -60...+125 |
Условные обозначения электрических параметров варикапов:
• Cном - номинальная емкость варикапа при заданном обратном напряжении;
• Uобр - обратное напряжение на варикапе;
• DC - диапазон отклонения номинальной емкости варикапа;
• Кс - коэффициент перекрытия по емкости варикапа при изменении напряжения от U1 до U2;
• Qв- добротность варикапа на частоте f;
• Iобр - постоянный обратный ток варикапа;
• Uобр мах - максимально-допустимое обратное напряжение варикапа;
• Тк мах - максимально-допустимая температура корпуса варикапа;
• Тп мах - максимально-допустимая температура перехода варикапа;
• Токр - температура окружающей среды.
