Описание
Варикапы 2В110В кремниевые, эпитаксиально-планарные, подстроечные.
Предназначены для применения в схемах подстройки частоты резонансных усилителей.

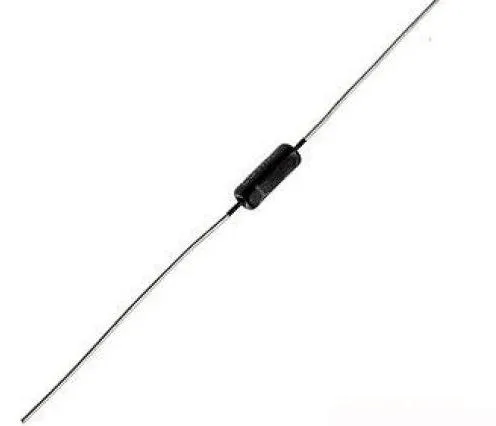

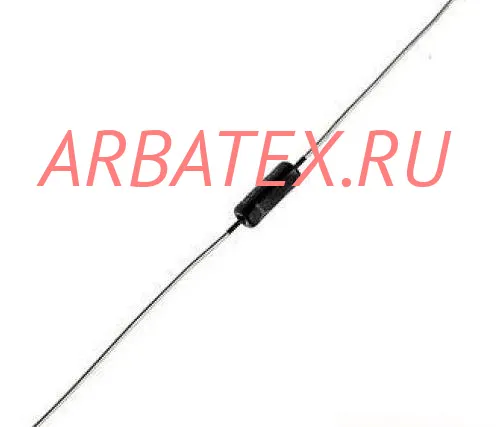

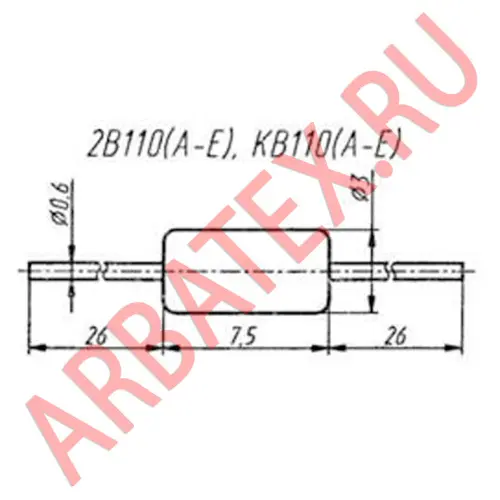

Выпускаются в стеклянном корпусе с гибкими выводами.
Тип варикапа и схема соединений электродов с выводами приводятся на корпусе.
Параметры и характеристики
Масса варикапа не более 0,25 г.
Технические условия: ТТ4.660.014 ТУ.
| Тип варикапа | Значения параметров при Т=25°C | Предельные эксплуатационные данные
|
|---|
| Cном пФ при (Uобр В) | DC | Кс | при | Qв | при | I обр | Uобр max | Тк max (Тп) | Токр |
| U1 | U2 | F |
| пФ (В) | пФ | В | В | МГц | мкА | В | °C | °C |
| 2В110А | 15,0 (4) | 3 | 2,5 | 4 | 45 | 300 | 50 | 1 | 45 | 125 | -60...+125 |
| 2В110Б | 18,0 (4) | 3,6 | 2,5 | 4 | 45 | 300 | 50 | 1 | 45 | 125 | -60...+125 |
| 2В110В | 22,0 (4) | 4,4 | 2,5 | 4 | 45 | 300 | 50 | 1 | 45 | 125 | -60...+125 |
| 2В110Г | 15,0 (4) | 3 | 2,5 | 4 | 45 | 150 | 50 | 1 | 45 | 125 | -60...+125 |
| 2В110Д | 18,0 (4) | 3,6 | 2,5 | 4 | 45 | 150 | 50 | 1 | 45 | 125 | -60...+125 |
| 2В110Е | 22,0 (4) | 4,4 | 2,5 | 4 | 45 | 150 | 50 | 1 | 45 | 125 | -60...+125 |
Условные обозначения электрических параметров варикапов:
• Cном - номинальная емкость варикапа при заданном обратном напряжении;
• Uобр - обратное напряжение на варикапе;
• DC - диапазон отклонения номинальной емкости варикапа;
• Кс - коэффициент перекрытия по емкости варикапа при изменении напряжения от U1 до U2;
• Qв- добротность варикапа на частоте f;
• Iобр - постоянный обратный ток варикапа;
• Uобр мах - максимально-допустимое обратное напряжение варикапа;
• Тк мах - максимально-допустимая температура корпуса варикапа;
• Тп мах - максимально-допустимая температура перехода варикапа;
• Токр - температура окружающей среды.
