2В110А варикап

2В110А варикап

Характеристики

48Q0V6CNW

Описание

Описание


Варикапы 2В110А кремниевые, эпитаксиально-планарные, подстроечные.
Предназначены для применения в схемах подстройки частоты резонансных усилителей.

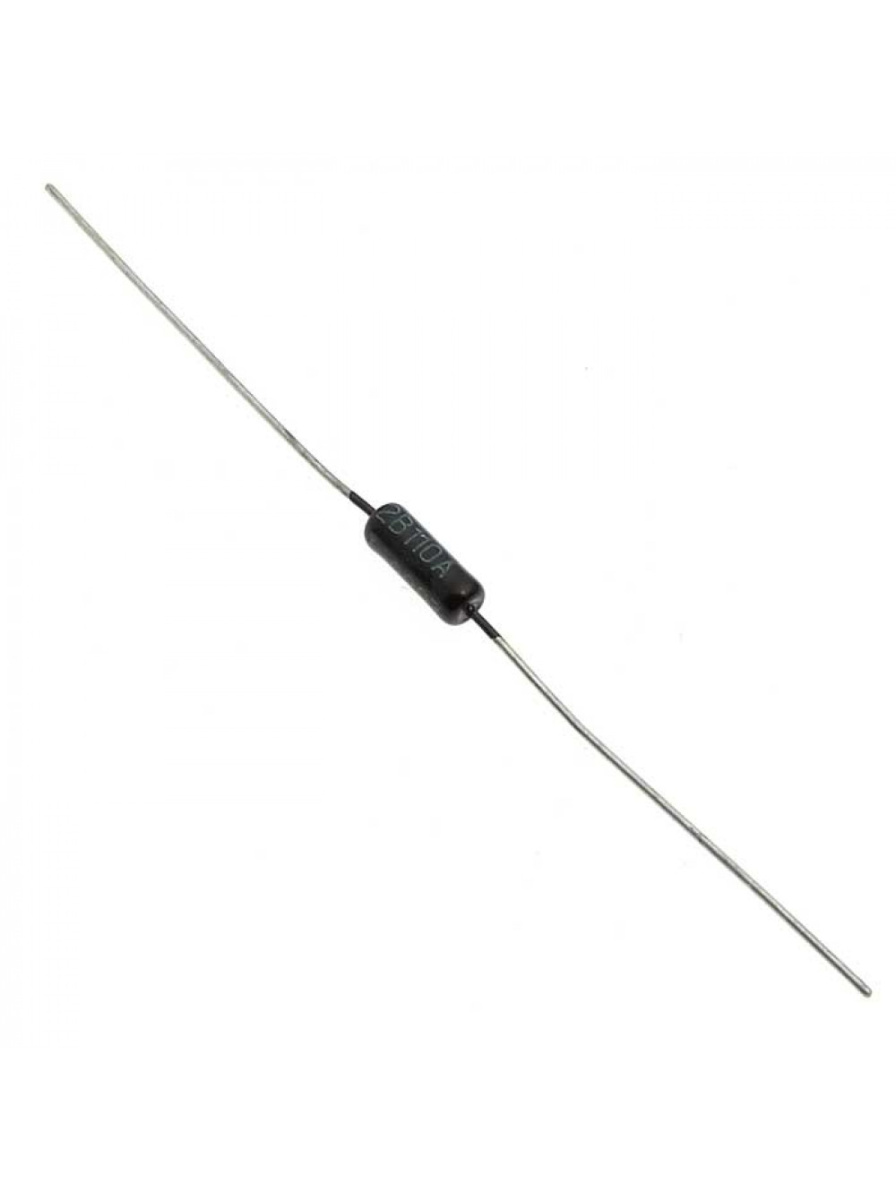

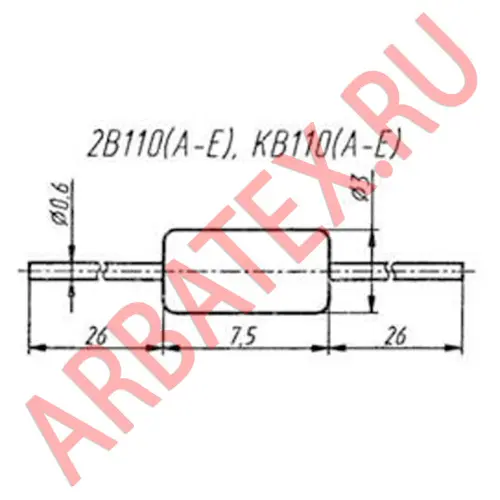

Выпускаются в стеклянном корпусе с гибкими выводами.
Тип варикапа и схема соединений электродов с выводами приводятся на корпусе.

Параметры и характеристики


Масса варикапа не более 0,25 г.
Технические условия: ТТ4.660.014 ТУ.



Тип варикапа Значения параметров при Т=25°C Предельные эксплуатационные данные
Cном пФ при (Uобр В) DC Кс при при I обр Uобр max Тк max (Тп) Токр
U1 U2 F
пФ (В) пФ В В МГц мкА В °C °C
2В110А 15,0 (4) 3 2,5 4 45 300 50 1 45 125 -60...+125
2В110Б 18,0 (4) 3,6 2,5 4 45 300 50 1 45 125 -60...+125
2В110В 22,0 (4) 4,4 2,5 4 45 300 50 1 45 125 -60...+125
2В110Г 15,0 (4) 3 2,5 4 45 150 50 1 45 125 -60...+125
2В110Д 18,0 (4) 3,6 2,5 4 45 150 50 1 45 125 -60...+125
2В110Е 22,0 (4) 4,4 2,5 4 45 150 50 1 45 125 -60...+125

Условные обозначения электрических параметров варикапов:

  • Cном - номинальная емкость варикапа при заданном обратном напряжении;
  • Uобр - обратное напряжение на варикапе;
  • DC - диапазон отклонения номинальной емкости варикапа;
  • Кс - коэффициент перекрытия по емкости варикапа при изменении напряжения от U1 до U2;
  • Qв- добротность варикапа на частоте f;
  • Iобр - постоянный обратный ток варикапа;
  • Uобр мах - максимально-допустимое обратное напряжение варикапа;
  • Тк мах - максимально-допустимая температура корпуса варикапа;
  • Тп мах - максимально-допустимая температура перехода варикапа;
  • Токр - температура окружающей среды.
