Описание
Варикапы 2В104В кремниевые, диффузионно-сплавные, подстроечные.
Предназначены для применения в схемах подстройки контуров резонансных усилителей.

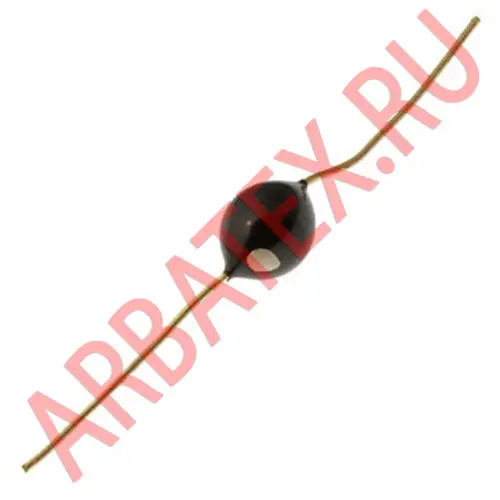

Выпускаются в пластмассовом корпусе с гибкими выводами.
Тип варикапа приводится на корпусе.

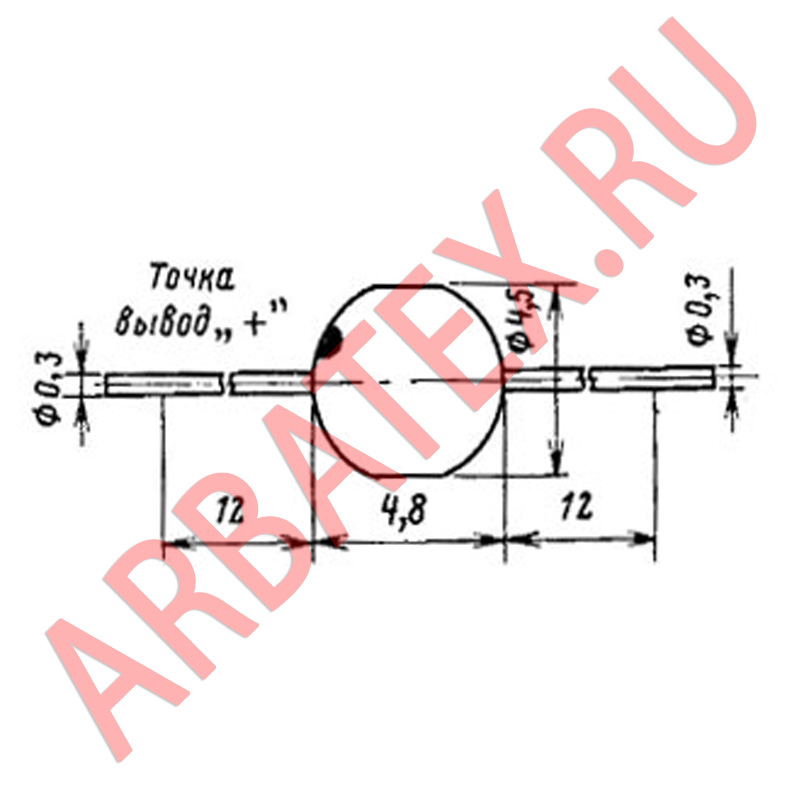

Положительный вывод маркируется цветной точкой;
- 2В104 - белой;
- КВ104 - оранжевой.
Масса варикапа не более 0,2 г.
Параметры и характеристики
Технические условия: ТТ4.660.006 ТУ.
| Тип варикапа | Значения параметров при Т=25°C | Предельные эксплуатационные данные
|
|---|
| Cном пФ при (Uобр В) | DC | Кс | при | Qв | при | I обр | Uобр max | Тк max (Тп) | Токр |
| U1 | U2 | F |
| пФ (В) | пФ | В | В | МГц | мкА | В | °C | °C |
| 2В104А | 105 (4) | 15 | 1,8 | 4 | 45 | 100 | 10 | 5 | 45 | 125 | -60...+120 |
| 2В104Б | 125 (4) | 19 | 1,8 | 4 | 45 | 100 | 10 | 5 | 45 | 125 | -60...+120 |
| 2В104В | 160 (4) | 32 | 1,8 | 4 | 45 | 100 | 10 | 5 | 45 | 125 | -60...+120 |
| 2В104Г | 119 (4) | 24 | 2,1 | 4 | 80 | 100 | 10 | 5 | 80 | 125 | -60...+120 |
| 2В104Д | 160 (4) | 32 | 2,1 | 4 | 80 | 100 | 10 | 5 | 80 | 125 | -60...+120 |
| 2В104Е | 119 (4) | 24 | 1,8 | 4 | 45 | 150 | 10 | 5 | 45 | 125 | -60...+120 |
Условные обозначения электрических параметров варикапов:
• Cном - номинальная емкость варикапа при заданном обратном напряжении;
• Uобр - обратное напряжение на варикапе;
• DC - диапазон отклонения номинальной емкости варикапа;
• Кс - коэффициент перекрытия по емкости варикапа при изменении напряжения от U1 до U2;
• Qв- добротность варикапа на частоте f;
• Iобр - постоянный обратный ток варикапа;
• Uобр мах - максимально-допустимое обратное напряжение варикапа;
• Тк мах - максимально-допустимая температура корпуса варикапа;
• Тп мах - максимально-допустимая температура перехода варикапа;
• Токр - температура окружающей среды.
