Описание
КД243А - кремниевый выпрямительный диод.
Предназначены для преобразования переменного напряжения частотой до 70 кГц.

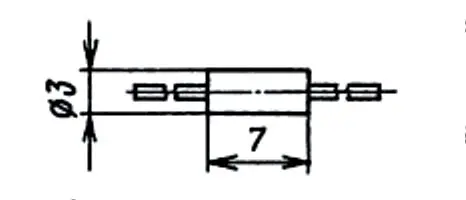

Выпрямительный диод КД243А выпускается в пластмассовом цилиндрическом корпусе КД-4Б с жесткими проволочными лужеными выводами.
На корпус нанесена круговая (кольцевая) метка со стороны катодного вывода, являющаяся цветовым кодом типа диода:
КД243А соответствует метке фиолетового цвета
КД243Б - оранжевого
КД243В - красного
КД243Г - зеленого
КД243Д - желтого
КД243Е - белого
КД243Ж - голубого.
Параметры и характеристики
Масса диода - не более 0,5 г.
• Iпр макс, А - Максимальный прямой ток
• Uобр и макс, В - Максимальное импульсное обратное напряжение
• Iпр и макс, А - Максимальный импульсный прямой ток
• Uпр макс, В - Постоянное прямое напряжение
• fд макс, кГц - Максимальная рабочая частота
• Ioбp макс, мкА - Постоянный обратный ток
• Uoбp макс, В - Максимальное постоянное обратное напряжение
• Iпр ср макс, А - Максимально допустимый средний прямой ток
• Uобр и п макс, В - Максимально допустимое импульсное повторяющееся обратное напряжение
• Tпер макс,°C - Максимальная температура перехода
• T, °C - Температура окружающей среды
