Описание
Диоды 2Д220Л кремниевые, диффузионные.
Предназначены для применения в выпрямительных и преобразовательных устройствах в диапазоне частот 1...50 кГц (2Д220А, 2Д220Б, 2Д220В, 2Д220Г) и 50 Гц...20 кГц (2Д220Д, 2Д220Е, 2Д220Ж, 2Д220И).

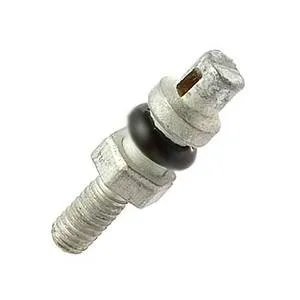

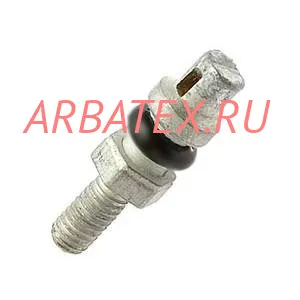

Выпускаются в металлостеклянном корпусе с жесткими выводами.
Маркируются со стороны положительного (нерезьбового) вывода двумя цветными точками.
Первая точка обозначает диапазон рабочих частот диода:
белая - 1...50 кГц;
красная - 50 кГц...20 кГц.
Вторая точка обозначает тип диода:
белая - 2Д220А и 2Д220Д;
зеленая - 2Д220Б и 2Д220Е;
желтая - 2Д220В и 2Д220Ж;
голубая - 2Д220Г и 2Д220И.
Параметры и характеристики
Масса диода не более 3 г.
• Iпр макс, А - Максимальный прямой ток
• Uобр и макс, В - Максимальное импульсное обратное напряжение
• Iпр и макс, А - Максимальный импульсный прямой ток
• Uпр макс, В - Постоянное прямое напряжение
• fд макс, кГц - Максимальная рабочая частота
• Ioбp макс, мкА - Постоянный обратный ток
• Uoбp макс, В - Максимальное постоянное обратное напряжение
• Iпр ср макс, А - Максимально допустимый средний прямой ток
• Uобр и п макс, В - Максимально допустимое импульсное повторяющееся обратное напряжение
• Tпер макс,°C - Максимальная температура перехода
• T, °C - Температура окружающей среды
