1А403А диод

Описание

Диоды 1А403А германиевые, диффузионные, параметрические.
Предназначены для применения в параметрических усилителях, умножителях, делителях частоты и модуляторах в сантиметровом и дециметровом диапазонах длин волн.

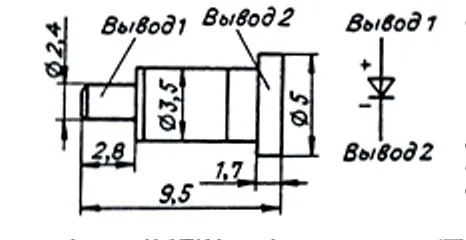

Выпускаются в металлокерамическом корпусе. Тип диода и схема соединения электродов с выводами приводятся на этикетке. Маркируются цветным кодом в центре баллона: 1А403А - одной красной точкой; 1А403Б - двумя красными точками; 1А403В - тремя красными точками; 1А403Г - одной красной полоской; 1А403Д - двумя красными полосками; ГА403А - одной голубой точкой; ГА403Б - двумя голубыми точками; ГА403В - тремя голубыми точками; ГА403Г - одной голубой полоской; ГА403Д - двумя голубыми полосками. Масса диода не более 0,7 г.

Параметры и характеристики

Пример записи условного обозначения при заказе и в конструкторской документации:
диод СВЧ 1А403А, ТР3.360.056 ТУ;
диод СВЧ ГА403А, ТР3.360.105 ТУ.

• Iпр макс, А - Максимальный прямой ток
• Uобр и макс, В - Максимальное импульсное обратное напряжение
• Iпр и макс, А - Максимальный импульсный прямой ток
• Uпр макс, В - Постоянное прямое напряжение
• fд макс, кГц - Максимальная рабочая частота
• Сд, пФ - Общая ёмкость
• Ioбp, мкА - Постоянный обратный ток
• Uoбp макс, В - Максимальное постоянное обратное напряжение
• tвoc обр, мкс - Время обратного восстановления
• Ioбp и макс, мА - Импульсный обратный ток
• Pрас, мВт - Непрерывная рассеиваемая мощность
• Мин наработка, ч - Минимальная наработка
• Тип диода - Тип СВЧ диода
• Pрас и, Вт - Импульсная рассеиваемая мощность
