Характеристики

Кремний
-60...+85
10000
0.5
Генераторный
0.2...0.6
4830PWRMN

Описание

Описание


Диоды 2А706А кремниевые, мезадиффузионные, лавинно-пролетные, генераторные.
Предназначены для применения в генераторах сантиметрового диапазона длин волн.

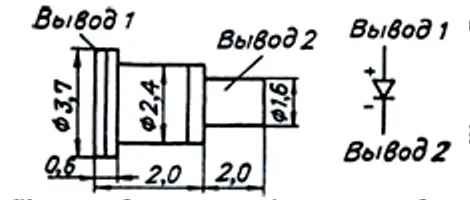

Выпускаются в металлокерамическом корпусе, типа КДЮ-109 с жесткими выводами.
Тип диода приводится на групповой возвратной таре.
Диоды маркируются цветной точкой на торце вывода 2: 2А706А - красной, 2А706Б - белой, 2А706В - черной, 2А706Г - синей.

Пример записи условного обозначения при заказе и в конструкторской документации:
диод СВЧ 2А706А, Б13.360.000 ТУ.

Параметры и характеристики


Масса диода не более 0,2 г.

• Iпр макс, А - Максимальный прямой ток
• Uобр и макс, В - Максимальное импульсное обратное напряжение
• Iпр и макс, А - Максимальный импульсный прямой ток
• Uпр макс, В - Постоянное прямое напряжение
• fд макс, кГц - Максимальная рабочая частота
• Сд, пФ - Общая ёмкость
• Ioбp, мкА - Постоянный обратный ток
• Uoбp макс, В - Максимальное постоянное обратное напряжение
• tвoc обр, мкс - Время обратного восстановления
• Ioбp и макс, мА - Импульсный обратный ток
• Pрас, мВт - Непрерывная рассеиваемая мощность
• Мин наработка, ч - Минимальная наработка
• Тип диода - Тип СВЧ диода
• Pрас и, Вт - Импульсная рассеиваемая мощность
