2А611А-1 диод

2А611А-1 диод

Характеристики

Кремний
50
-60...+125
25000
0.7...1
Настроечный
3.1...4.7
4830PWRLE

Описание

Описание


Диоды 2А611А-1 настроечные, кремниевые, мезаэпитаксиальные, диффузионные.
Предназначены для применения в устройствах перестройки частоты или фазы в СВЧ-диапазоне.

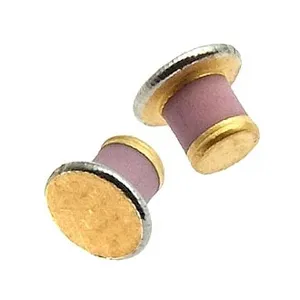

Выпускаются в металлокерамическом корпусе типа КД-104 с жесткими выводами и в бескорпусном исполнении в виде кристалла с контактными площадками без кристаллодержателя.
Бескорпусные диоды предназначены для применения в гибридных интегральных микросхемах, обеспечивающих герметизацию и защиту приборов от воздействия влаги, соляного тумана, плесневых грибов, инея и росы, пониженного и повышенного давления.
Тип диода приводится на групповой таре.

Пример записи условного обозначения при заказе и в конструкторской документации:
диод СВЧ 2А611А, аА0.336.031 ТУ;
диод СВЧ КА611А, аА0.339.142 ТУ;
диод СВЧ 2А611А-5, аА0.339.308 ТУ.

Параметры и характеристики


Масса корпусного диода не более 0,1 г; бескорпусного - 0,0001 г.

• Iпр макс, А - Максимальный прямой ток<br>
• Uобр и макс, В - Максимальное импульсное обратное напряжение<br>
• Iпр и макс, А - Максимальный импульсный прямой ток<br>
• Uпр макс, В - Постоянное прямое напряжение<br>
• fд макс, кГц - Максимальная рабочая частота<br>
• Сд, пФ - Общая ёмкость<br>
• Ioбp, мкА - Постоянный обратный ток<br>
• Uoбp макс, В - Максимальное постоянное обратное напряжение<br>
• tвoc обр, мкс - Время обратного восстановления<br>
• Ioбp и макс, мА - Импульсный обратный ток<br>
• Pрас, мВт - Непрерывная рассеиваемая мощность<br>
• Мин наработка, ч - Минимальная наработка<br>
• Тип диода - Тип СВЧ диода<br>
• Pрас и, Вт - Импульсная рассеиваемая мощность<br>
