1А402А диод

Описание

Диоды 1А402А германиевые, диффузионные, параметрические.
Предназначены для применения в параметрических усилителях в диапазоне длин волн 3..6см.
Выпускаются в металлокерамическом корпусе с жесткими выволами. Тип диода приведен на этикетке.

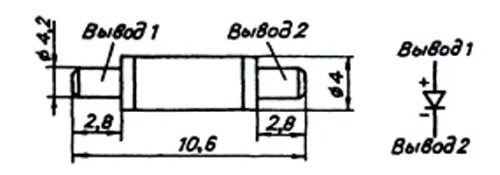

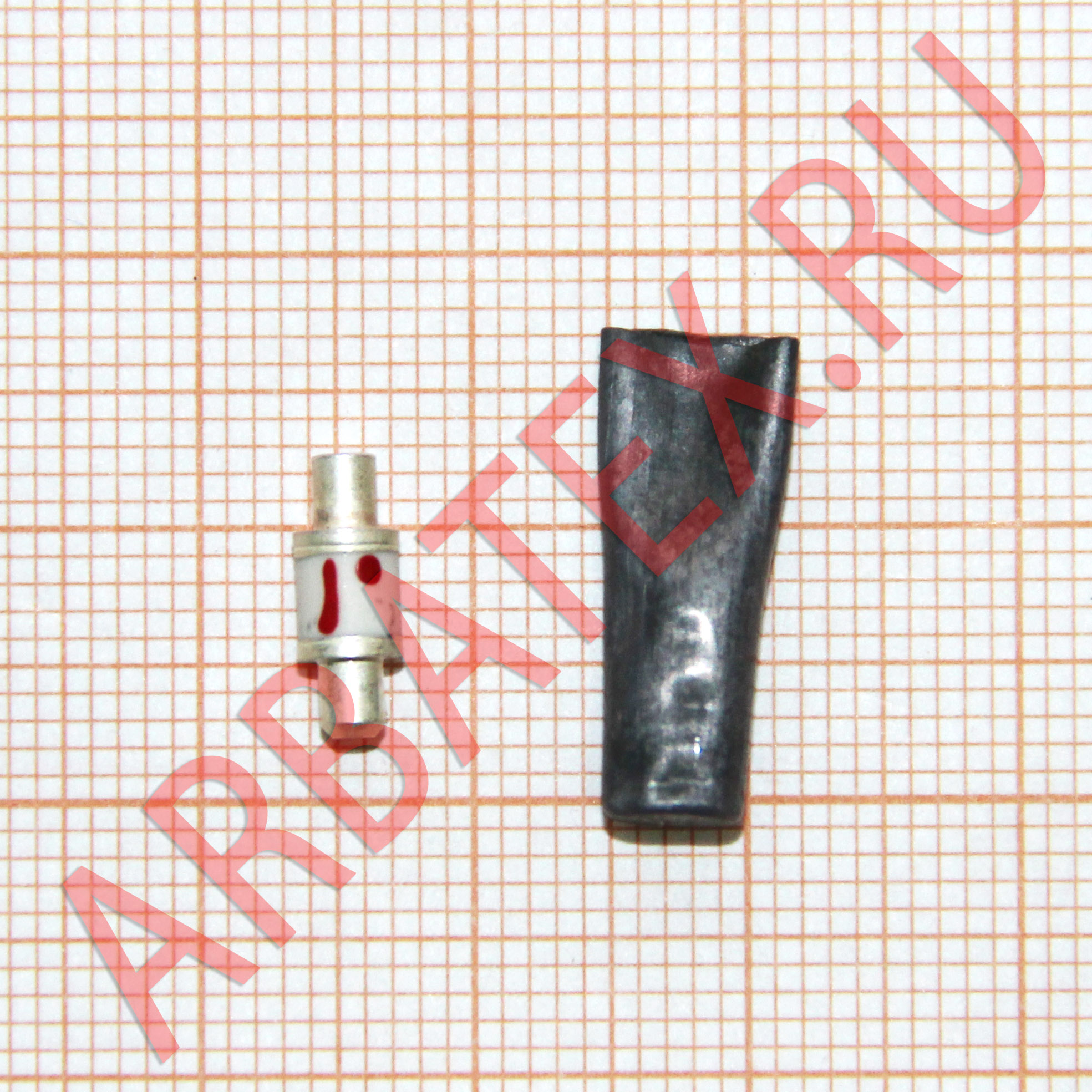

Маркируются цветными полосками и точками у положительного вывода: 1А402А - одной красной точкой; 1А102Б - двумя красными точками; 1А402В - одной красной полоской; 1А402Г - двумя красными полосками; ГА402А - одной голубой точкой; ГА402Б - двумя голубыми точками; ГА402В - одной голубой полоской; ГА402Г - двумя голубыми полосками.

Параметры и характеристики

Масса диода не более 0,6 г.
Пример записи условного обозначения при заказе и в конструкторской документации:
диод СВЧ 1А402А, ТР3.369.003 ТУ;
диод СВЧ ГА402А, ТР3.360.104 ТУ.

Основные технические параметры СВЧ диода 1А402А:
Постоянная времени при uобр=10 В, f=2000±200 МГц, не более:
   - 1А402А, ГА402А 1,2 пс
   - 1А402Б, ГА402Б 0,9 пс
   - 1А402В, 1А402Г, ГА402В, ГА4О2Г 0,75 пс
Пробивное напряжение при iобр=10 мкА, не менее:
   - При Т=+25 °С 15 В
   - При Т=-60 °С 12 В
Постоянный обратный ток при uобр=10 В, не более:
   - При Т=+25°С 0,5 мкА
   - При Т=+70°С 3 мкА
Емкость корпуса 0,23..0,29 пФ
Индуктивность диода, не более 2 нГн

Предельные эксплуатационные данные:
Рассеиваемая мощность 50 мВт
Рассеиваемая мощность при кратковременном воздействии (не более 5 мин) 100 мВт
Импульсная рассеиваемая мощность при tи≤4 мкс и q≥1000 2,5 Вт
Импульсная рассеиваемая мощность при кратковременном воздействии (не более 5 мин), tи≤4 мкс и q≥1000 5 Вт
Энергия СВЧ импульсов 0,7*10-7 Дж
Температура окружающей среды -60..+70 °С

• Iпр макс, А - Максимальный прямой ток
• Uобр и макс, В - Максимальное импульсное обратное напряжение
• Iпр и макс, А - Максимальный импульсный прямой ток
• Uпр макс, В - Постоянное прямое напряжение
• fд макс, кГц - Максимальная рабочая частота
• Сд, пФ - Общая ёмкость
• Ioбp, мкА - Постоянный обратный ток
• Uoбp макс, В - Максимальное постоянное обратное напряжение
• tвoc обр, мкс - Время обратного восстановления
• Ioбp и макс, мА - Импульсный обратный ток
• Pрас, мВт - Непрерывная рассеиваемая мощность
• Мин наработка, ч - Минимальная наработка
• Тип диода - Тип СВЧ диода
• Pрас и, Вт - Импульсная рассеиваемая мощность
