2А524А-4 диод

2А524А-4 диод

Характеристики

Кремний
1
40000000
30...100
1.5
-60...+125
25000
400
Переключательный
3000
0.7...1.3
не более 0.5
4830PWRAM

Описание

Описание


Диоды 2А524А-4 кремниевые, диффузионные, переключательные.
Рабочим элементом диода является полупроводниковая структура типа p-i-n.
Предназначены для применения в переключающих устройствах дециметрового и сантиметрового диапазонов длин волн в составе гибридных интегральных микросхем, обеспечивающих герметизацию и защиту приборов от воздействия влаги, соляного тумана, плесневых грибов, инея и росы, пониженного и повышенного давления.

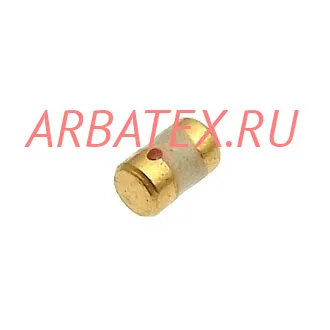

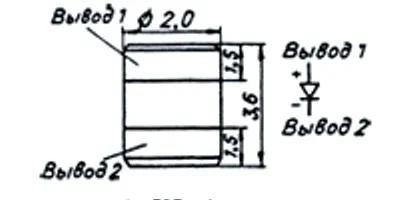

Выпускаются в бескорпусном исполнении с жесткими выводами на кристаллодержателе с защитным покрытием.
Тип диода приводится на полиэтиленцеллофановой ленте.

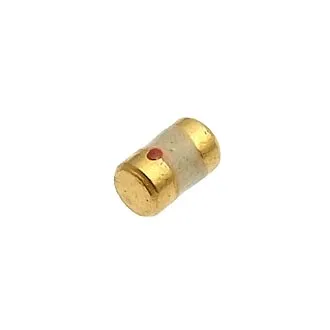

Маркируются: 2А524А-4 - одной красной точкой у положительного электрода; 2А524Б-4 - двумя красными точками.

Параметры и характеристики


Масса диода не более 0,15 г.
Пример записи условного обозначения при заказе и в конструкторской документации:
диод СВЧ 2А524А-4, ТР0.336.019 ТУ.

• Iпр макс, А - Максимальный прямой ток
• Uобр и макс, В - Максимальное импульсное обратное напряжение
• Iпр и макс, А - Максимальный импульсный прямой ток
• Uпр макс, В - Постоянное прямое напряжение
• fд макс, кГц - Максимальная рабочая частота
• Сд, пФ - Общая ёмкость
• Ioбp, мкА - Постоянный обратный ток
• Uoбp макс, В - Максимальное постоянное обратное напряжение
• tвoc обр, мкс - Время обратного восстановления
• Ioбp и макс, мА - Импульсный обратный ток
• Pрас, мВт - Непрерывная рассеиваемая мощность
• Мин наработка, ч - Минимальная наработка
• Тип диода - Тип СВЧ диода
• Pрас и, Вт - Импульсная рассеиваемая мощность
