АА723А диод

АА723А диод

Характеристики

Арсенид галлия
-60...+70
6500
15000
не более 0.25
Генераторный
4830PWQKX

Описание

Описание


Диоды АА723А арсенидогаллиевые, мезаэпитаксиальные, на эффекте Ганна, генераторные.
Предназначен для применения в широкополосных генераторах сантиметрового диапазона длин волн.
Бескорпусные диоды предназначены для применения в составе гибридных интегральных микросхем,
обеспечивающих герметизацию и защиту приборов от воздействия влаги, соляного тумана,
плесневых грибов, инея и росы, пониженного и повышенного давления.

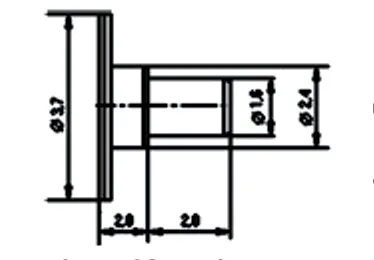

Выпускаются в металлокерамическом корпусе типа КД-109 с жесткими выводами
и в бескорпусном исполнении в виде кристалла с гибкими выводами на кристаллодержателе.
Тип диода приводится на групповой таре. На ярлыке, вкладываемом в групповую тару,
указывается рабочее напряжение индивидуальное для каждого диода.

Пример записи условного обозначения при заказе и в конструкторской документации:
диод СВЧ 3А723А, аА0.339.100 ТУ;
диод СВЧ 3А723АМ, аА0.339.100 ТУ, дополнение 1;
диод СВЧ АА723А, аА0.336.411 ТУ.

Параметры и характеристики


Масса диода не более 0,15 г.

• Iпр макс, А - Максимальный прямой ток
• Uобр и макс, В - Максимальное импульсное обратное напряжение
• Iпр и макс, А - Максимальный импульсный прямой ток
• Uпр макс, В - Постоянное прямое напряжение
• fд макс, кГц - Максимальная рабочая частота
• Сд, пФ - Общая ёмкость
• Ioбp, мкА - Постоянный обратный ток
• Uoбp макс, В - Максимальное постоянное обратное напряжение
• tвoc обр, мкс - Время обратного восстановления
• Ioбp и макс, мА - Импульсный обратный ток
• Pрас, мВт - Непрерывная рассеиваемая мощность
• Мин наработка, ч - Минимальная наработка
• Тип диода - Тип СВЧ диода
• Pрас и, Вт - Импульсная рассеиваемая мощность
