3А206А-6 диод

3А206А-6 диод

Характеристики

2012
Арсенид галлия
1200...2000
-60...+125
25
25000
1.2...1.8
Детекторный
0.1
4830PWQHT

Описание

Описание


Диод 3А206А-6 арсенидогаллиевый, планарно-эпитаксиальный с барьером Шоттки, детекторный.
Предназначен для детектирования сигналов в дециметровом и сантиметровом диапазонах длин волн в составе гибридных интегральных микросхем, обеспечивающих герметизацию и защиту приборов от воздействия влаги, соляного тумана, плесневых грибов, инея и росы, пониженного и повышенного давления.

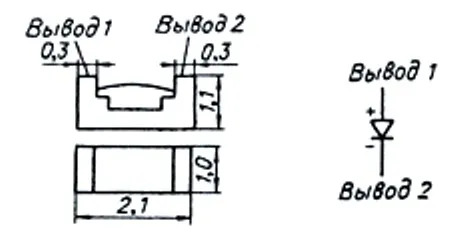

Выпускаются в бескорпусном исполнении на держателях с жесткими выводами.
Тип диода приводится на групповой таре.
Обозначается желтой точкой у основания отрицательной контактной площадки, у основания положительной контактной площадки ставится синяя точка.

Пример записи условного обозначения при заказе и в конструкторской документации:
диод СВЧ 3А206А-6 аА0.339.038 ТУ.

Параметры и характеристики диода


Основные технические параметры СВЧ диода 2А522А-2:
• Постоянный прямой ток: не более 100 мА;
• Постоянное обратное напряжение: не более 5 В;
• Накопленный заряд диода: не более 10 нКл;
• Общая емкость диода: не более 0,75 пФ;
• Значение допустимого статического потенциала: 10 В;
• Непрерывная рассеиваемая мощность: не более 0,3 мВт;
• Импульсная рассеиваемая мощность: не более 40 мВт;
• Температура окружающей среды: -60...+125 °С;
• Минимальная наработка: 10000 ч;
• Срок сохраняемости: 25 лет



Условные обозначения электрических параметров ограничительных СВЧ диодов:

L ПР - Потери пропускания СВЧ диода.
L З - Потери запирания СВЧ диода.
U ПРОБ - Пробивное напряжение диода.
r ПР - Прямое сопротивление потерь СВЧ диода.
t ВОС. ПР - Время прямого восстановления диода.
t ВОС. ОБР - Время обратного восстановления диода.
C Д - Общая емкость СВЧ диода.
C ПЕР - Емкость перехода диода.
C КОР - Емкость корпуса диода.
U ОБР - Постоянное обратное напряжение.
I ПР - Постоянный прямой ток.
P РАС - Рассеиваемая мощность СВЧ диода.
P РАС. И - Импульсная рассеиваемая мощность СВЧ диода.
ΔU - Значение допустимого статического потенциала.
T ОКР - Диапазон рабочей температуры окружающей среды.
