3А111Б диод

Описание

Диоды 3А111Б арсенидогаллиевые, планарно-эпитаксиальные, с барьером Шоттки, смесительные.
Предназначены для применения в преобразователях частоты сантиметрового диапазона длин волн.

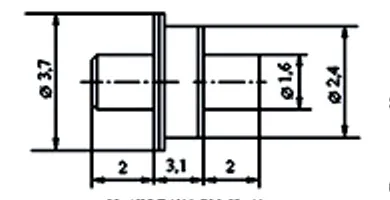

Выпускаются в металлокерамическом корпусе с жесткими выводами типа КД-106.
Тип диода и схема соединения электродов с выводами приводятся на этикетке.
Диоды выпускаются подобранными в пары 3А111АР, 3А111БР, АА111АР, АА111БР - одной полярности, 3А111ААР, 3А111ББР, 3А111ААР, АА111ББР - обратной.
На корпусе обратной полярности ставится зеленая точка.

Пример записи условного обозначения при заказе и в конструкторской документации:
диод СВЧ 3А111А, ТГ3.360.071 ТУ;
диод СВЧ АА111А, аА0.336.103 ТУ.

Параметры и характеристики

Масса диода не более 0,2 г.

• Iпр макс, А - Максимальный прямой ток<br>
• Uобр и макс, В - Максимальное импульсное обратное напряжение<br>
• Iпр и макс, А - Максимальный импульсный прямой ток<br>
• Uпр макс, В - Постоянное прямое напряжение<br>
• fд макс, кГц - Максимальная рабочая частота<br>
• Сд, пФ - Общая ёмкость<br>
• Ioбp, мкА - Постоянный обратный ток<br>
• Uoбp макс, В - Максимальное постоянное обратное напряжение<br>
• tвoc обр, мкс - Время обратного восстановления<br>
• Ioбp и макс, мА - Импульсный обратный ток<br>
• Pрас, мВт - Непрерывная рассеиваемая мощность<br>
• Мин наработка, ч - Минимальная наработка<br>
• Тип диода - Тип СВЧ диода<br>
• Pрас и, Вт - Импульсная рассеиваемая мощность<br>
