Описание
Диоды 2А509А кремниевые, эпитаксиальные, переключательные.
Рабочим элементом диода является полупроводниковая структура типа p-i-n.
Предназначены для применения в переключающих устройствах сантиметрового и дециметрового диапазонов длин волн.

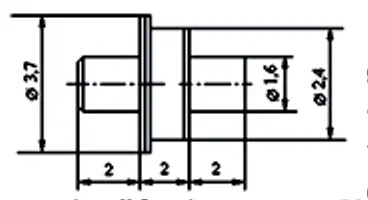

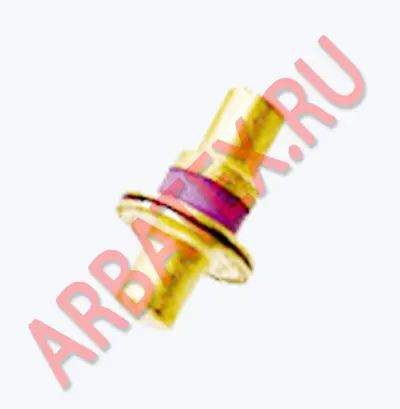

Выпускаются в металлокерамическом корпусе типа КД-105 с жесткими выводами.
Тип диода приводится на этикетке. Маркируются цветными точками и черточками: 2А509А - красной точкой; КА509А - красной черточкой; 2А509Б - синей точкой; КА509Б - синей черточкой; КА509В - черной черточкой. Положительный вывод со стороны крышки.
Параметры и характеристики
Масса диода не более 1,3 г.
Пример записи условного обозначения при заказе и в конструкторской документации:
диод СВЧ 2А509А, ТТ3.360.055 ТУ;
диод СВЧ КА509А, ТТ3.360.073 ТУ.
• Iпр макс, А - Максимальный прямой ток
• Uобр и макс, В - Максимальное импульсное обратное напряжение
• Iпр и макс, А - Максимальный импульсный прямой ток
• Uпр макс, В - Постоянное прямое напряжение
• fд макс, кГц - Максимальная рабочая частота
• Сд, пФ - Общая ёмкость
• Ioбp, мкА - Постоянный обратный ток
• Uoбp макс, В - Максимальное постоянное обратное напряжение
• tвoc обр, мкс - Время обратного восстановления
• Ioбp и макс, мА - Импульсный обратный ток
• Pрас, мВт - Непрерывная рассеиваемая мощность
• Мин наработка, ч - Минимальная наработка
• Тип диода - Тип СВЧ диода
• Pрас и, Вт - Импульсная рассеиваемая мощность
