2А515А-6 диод кремниевые, эпитаксиальные, переключательные.
Рабочим элементом диода является полупроводниковая структура типа p-i-n.
Предназначены для применения в переключающих устройствах, модуляторах, фазовращателях и аттенюаторах коротковолновой части сантиметрового диапазона длин волн.

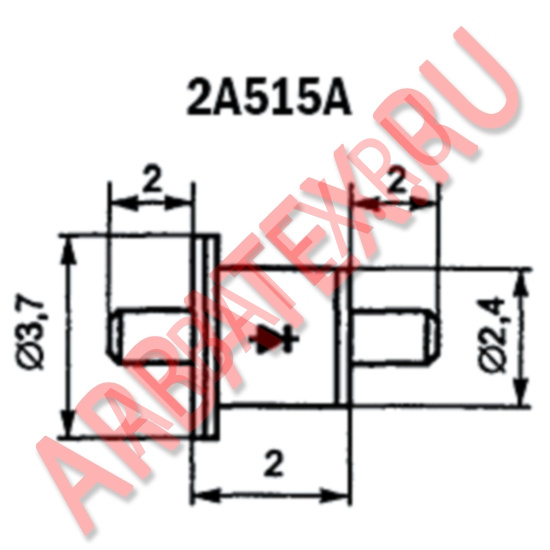

Выпускаются в металлокерамическом корпусе типа КД-105 с жесткими выводами.
Тип диода приводится на вкладыше, помещаемом в индивидуальную тару.
Маркируются: 2А515А - одной зеленой точкой, КА515А - двумя зелеными точками на корпусе.
Положительный вывод со стороны крышки.
Параметры и характеристики
Масса диода не более 1,3 г.
Пример записи условною обозначения при заказе и в конструкторской документации:
диод СВЧ 2А515А-6 диод, ТТ3.360.065 ТУ;
диод СВЧ КА515А, аА0.336.406 ТУ.
• Iпр макс, А - Максимальный прямой ток
• Uобр и макс, В - Максимальное импульсное обратное напряжение
• Iпр и макс, А - Максимальный импульсный прямой ток
• Uпр макс, В - Постоянное прямое напряжение
• fд макс, кГц - Максимальная рабочая частота
• Сд, пФ - Общая ёмкость
• Ioбp, мкА - Постоянный обратный ток
• Uoбp макс, В - Максимальное постоянное обратное напряжение
• tвoc обр, мкс - Время обратного восстановления
• Ioбp и макс, мА - Импульсный обратный ток
• Pрас, мВт - Непрерывная рассеиваемая мощность
• Мин наработка, ч - Минимальная наработка
• Тип диода - Тип СВЧ диода
• Pрас и, Вт - Импульсная рассеиваемая мощность
