КА536А-6 диод

Описание

Диоды 2А536А-5 кремниевые, эпитаксиальные, переключательные.
Предназначены для применения в переключающих устройствах, модуляторах, аттенюаторах, фазовращателях
сантиметрового диапазонов длин волн в составе гибридных интегральных микросхем, обеспечивающих герметизацию
и защиту приборов от воздействия влаги, соляного тумана, плесневых грибов, инея и росы, пониженного и повышенного давления.
Выпускаются в бескорпусном исполнении с жесткими выводами без кристаллодержателя 2А536А-5, 2А536Б-5, КА536А-5, КА536Б-5, КА536В-5

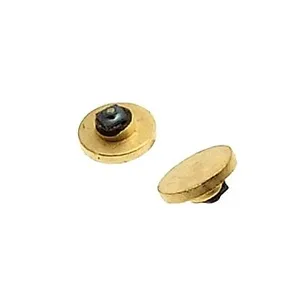

и на кристаллодержателе 2А536А-6, 2А536Б-6, КА536А-6, КА536Б-6, КА536В-6. Тип диода приводится на этикетке.
Положительный электрод имеет меньшие размеры.

Пример записи условного обозначения при заказе и в конструкторской документации:
диод СВЧ 2А536А-5, аАО.339.116 ТУ;
диод СВЧ КА536А-5, aA0.336.322 ТУ.

Параметры и характеристики

Масса диодов 2А536А-5, КА536А-5 - не более 0,0003 г, 2А536А-6, КА536А-6 - не более 0,02 г.

• Iпр макс, А - Максимальный прямой ток
• Uобр и макс, В - Максимальное импульсное обратное напряжение
• Iпр и макс, А - Максимальный импульсный прямой ток
• Uпр макс, В - Постоянное прямое напряжение
• fд макс, кГц - Максимальная рабочая частота
• Сд, пФ - Общая ёмкость
• Ioбp, мкА - Постоянный обратный ток
• Uoбp макс, В - Максимальное постоянное обратное напряжение
• tвoc обр, мкс - Время обратного восстановления
• Ioбp и макс, мА - Импульсный обратный ток
• Pрас, мВт - Непрерывная рассеиваемая мощность
• Мин наработка, ч - Минимальная наработка
• Тип диода - Тип СВЧ диода
• Pрас и, Вт - Импульсная рассеиваемая мощность
