Характеристики

300
230
0.88
150
4
не более 1.4
20
150
-50...+175
да
4830PWR0X

Описание

Описание


Диоды Д204-20Х-2 кремниевые диффузионные автотракторные обратной полярности.
Предназначены для применения в выпрямительных устройствах с частотой до 1,3 кГц.

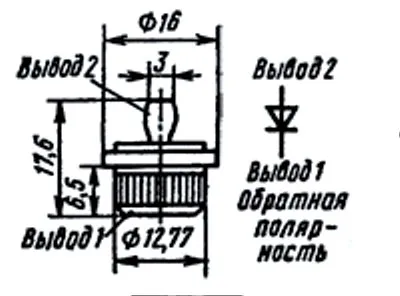

Выпускаются в металлостеклянном цилиндрическом корпусе с рифленой поверхностью для запрессовки в теплоотвод с внешним гибким выводом (Д104-20) и с жестким выводом (Д204-20), прямой и обратной полярности.
У диодов прямой полярности анодом является корпус (маркируется красной риской), обратной полярности — жесткий или гибкий вывод (маркируется черной риской).
Охлаждение естественное.

Параметры и характеристики


Средний прямой ток - 20 А
Импульсное обратное напряжение 200 В

Масса диода:
Д104-20 не более 11,3 г,
Д204-20 не более 10,3 г.

• Iпр макс, А - Максимальный прямой ток
• Uобр и макс, В - Максимальное импульсное обратное напряжение
• Uпр макс, В - Постоянное прямое напряжение
• fд макс, кГц - Максимальная рабочая частота
• fд, кГц - Рабочая частота диода
• Ioбp макс, мкА - Постоянный обратный ток
• Uoбp макс, В - Максимальное постоянное обратное напряжение
• tвoc обр, мкс - Время обратного восстановления
• Uпр и макс, В - Импульсное прямое напряжение
• Iпр ср макс, А - Максимально допустимый средний прямой ток
• Uобр и п макс, В - Максимально допустимое импульсное повторяющееся обратное напряжение
• Iпр уд макс, А - Максимально допустимый ударный ток
• Tпер макс,°C - Максимальная температура перехода
• Iобр и п макс, мА - Повторяющийся импульсный обратный ток
