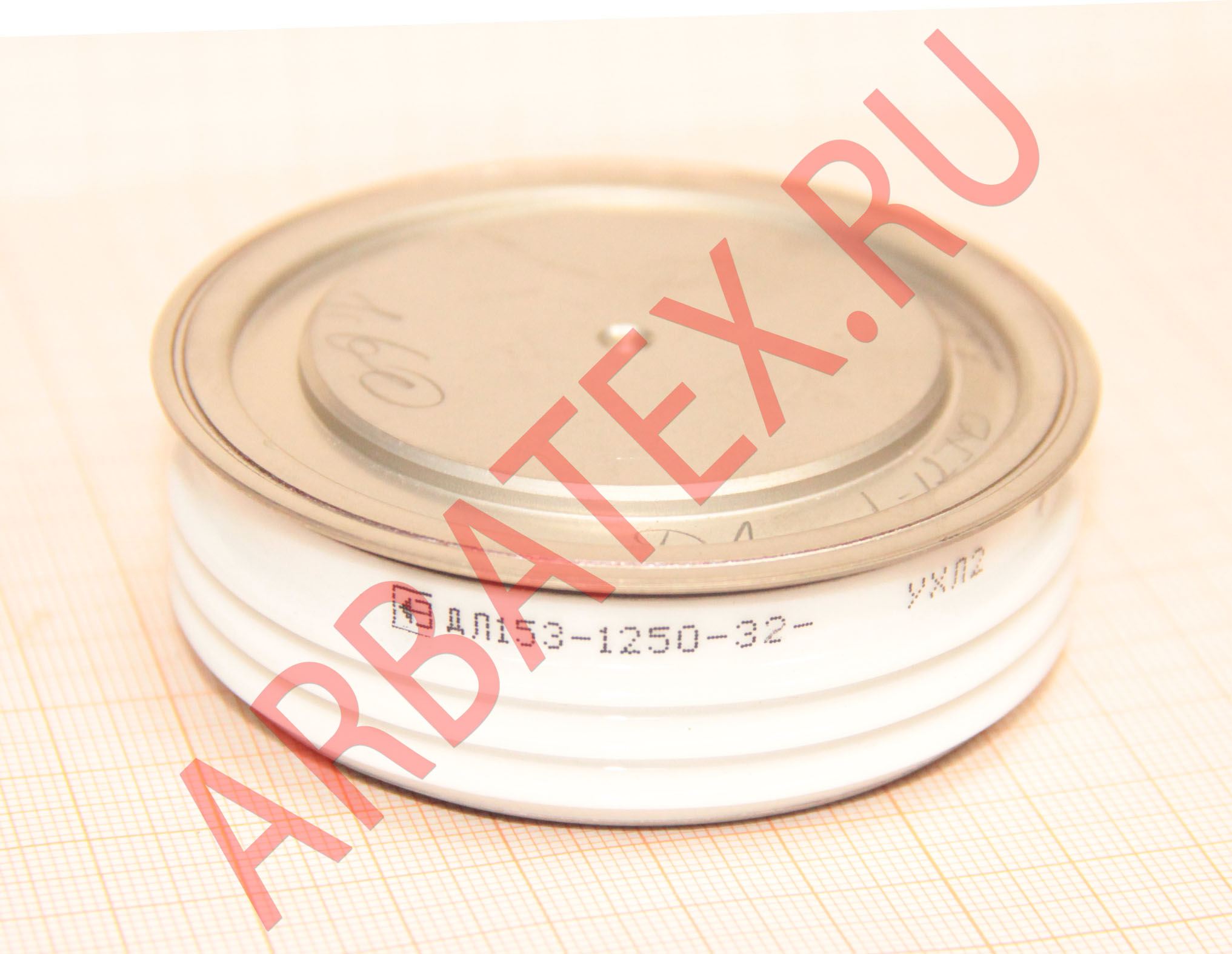

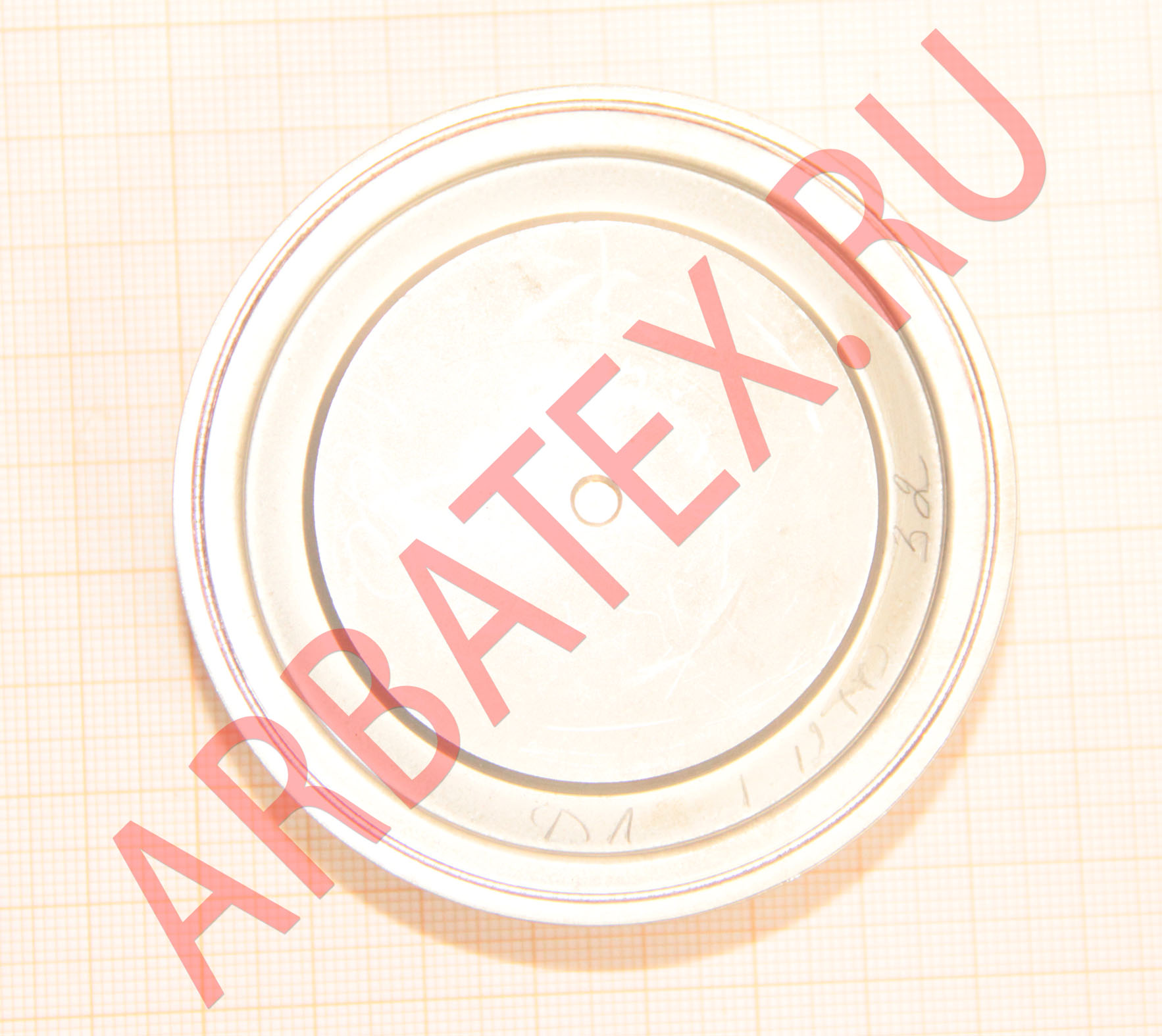

ДЛ153-1250-20

Описание

Лавинный диод ДЛ153-1250 выпускается с классами по напряжению от 22 до 32 (повторяющееся импульсное обратное напряжение от 2200 до 3200 В)

Применение:
- в электротехнических и радиоэлектронных устройствах общего назначения
- в цепях постоянного и переменного тока частотой до 500 Гц.
- в источниках постоянного тока для магнитов и соленоидов
- в мощных электроприводах для промышленного применения и транспорта

Параметры и характеристики

В зависимости от класса по напряжению пробивное напряжение равно соответственно от 2750 В (для 22-го класса) до 4000 В (для 32-го класса)

Средний прямой ток 1250 А
Ударный прямой ток 26000 А
Тепловое сопротивление переход – корпус 0,020 град/Вт

Масса диода 0,55 кг
Рекомендуемый охладитель О153 О253

• Iпр макс, А - Максимальный прямой ток
• Uобр и макс, В - Максимальное импульсное обратное напряжение
• Uпр макс, В - Постоянное прямое напряжение
• fд макс, кГц - Максимальная рабочая частота
• fд, кГц - Рабочая частота диода
• Ioбp макс, мкА - Постоянный обратный ток
• Uoбp макс, В - Максимальное постоянное обратное напряжение
• tвoc обр, мкс - Время обратного восстановления
• Uпр и макс, В - Импульсное прямое напряжение
• Iпр ср макс, А - Максимально допустимый средний прямой ток
• Uобр и п макс, В - Максимально допустимое импульсное повторяющееся обратное напряжение
• Iпр уд макс, А - Максимально допустимый ударный ток
• Tпер макс,°C - Максимальная температура перехода
• Iобр и п макс, мА - Повторяющийся импульсный обратный ток
