2Д504А диод

Описание диода 2Д504А

Диод 2Д504А применяется в различных областях приборостроения, радиоэлектронной промышленности, cлужит для коммутации высокочастотных сигналов.

Характеристики диода 2Д504А

Диоды 2Д504А кремниевые, эпитаксиальные, импульсные.
Предназначены для ограничения и модуляции импульсных сигналов.

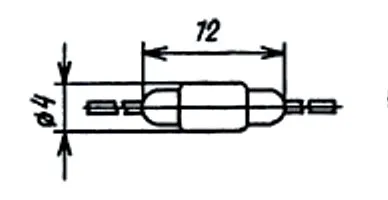

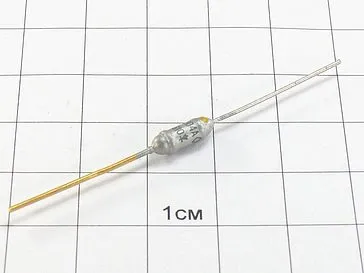

Выпускаются в стеклянном корпусе с гибкими выводами.
Тип диода и схема соединения электродов с выводами приводятся на корпусе.
Масса диода не более 0,7 г.

Основные технические характеристики диода 2Д504А:
• uoбp max - Максимальное постоянное обратное напряжение: 40 В;
• inp max - Максимальный прямой ток: 240 мА;
• unp - Постоянное прямое напряжение: не более 1,2 В при inp 100 мА;
• Сд - Общая емкость: 20 пФ

Условное обозначение диодов:

Обозначения состоят из четырех элементов:
Первый элемент- буква или цифра - обозначает материал:
1 или Г - германий или его соединения,
2 или К - кремний или его соединения,
3 или А - арсенид галлия или другие соединения галлия.
Второй элемент - буква - указывающая подкласс прибора:
Д - диоды, Ц - выпрямительные столбы и блоки,
А - сверхвысокочастотные диоды,
В - варикапы,
И - диоды туннельные и обращенные,
С - стабилитроны и стабисторы,
Л - излучатели.
Третий элемент - число - указывающее назначение и качественные свойства прибора, а также порядковый номер разработки.
