2Д524А диод

Описание диода 2Д524А

Диод 2Д524А - это двухэлектродный электровакуумный, полупроводниковый или газоразрядный прибор. Проводимость односторонняя.

Применяются в электронике для преобразования частоты, переключения электрических цепей и для исполнения некоторых других функций.


Диоды кремниевые эпитаксиальные с накоплением заряда.

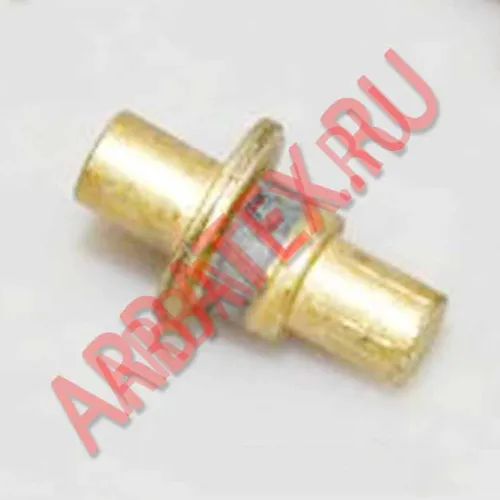

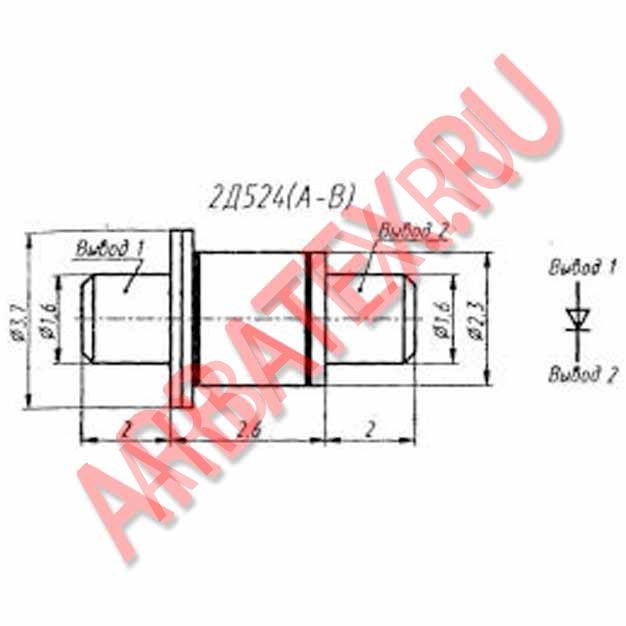

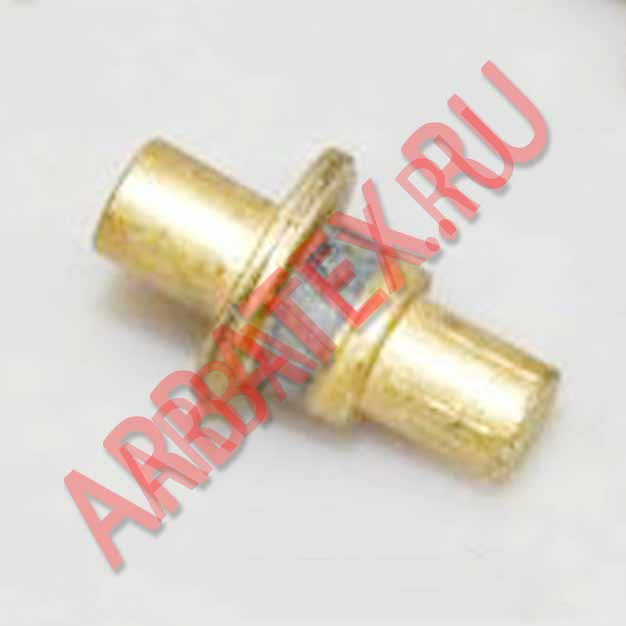

Предназначены для использования в схемах формирователей импульсов Выпускаются в металлокерамическом корпусе. Диоды маркируются цветной точкой: 2Д524А - черной, 2Д524Б - зеленой. 2Д524В - желтой. Положительный вывод диода имеет диаметр 3,7 мм.

Масса диода не более 0,21 г.

Параметры и характеристики диода 2Д524А:

Электрические параметры

Постоянное прямое напряжение при Iпр=40 мА:
при 298 К    0,85*—0,9*-1,0 В
при 213 К, не более    1,5 В
при 398 К, не более    1,0 В
Постоянный обратный ток, не более:
при 298 К и Uобр=10 В    2,0 мкА
при 213 К для 2Д524А при Uобр=24 В, для 2Д524Б при Uобр=30 В, для 2Д524В при Uобр=15 В    20 мкА
при 398 К для 2Д524А при Uобр=24 В, для 2Д524Б при Uобр=30 В, для 2Д524В при Uобр=15 В    300 мкА
Заряд переключения при Iпр=10 мА, Uобр.и=10 В
2Д524А    250-270*-300 пКл
2Д524Б, 2Д524В    300—330*—350 пКл
Общая емкость диода при Uобр=0:
2Д524А    2*—2,5*—3 пФ
2Д524Б    1,5*-1,9*-2,5 пФ
2Д524В    2,5*—3,3*—4 пФ
Емкость корпуса диода, не более    0,3 пФ
Индуктивность корпуса диода, не более    0,7 нГн
Время выключения при Iпр=5 мА, Uобр.и=10 В:
2Д524А    100*—130*—150 пс
2Д524Б    200*-250*-300 пс
2Д524В    80*-85*-100 пс
Эффективное время жизни неосновных носителей заряда:
2Д524А    25*—27*—30*нс
2Д524Б, 2Д524В    30*—33*—35* нс
Предельная частота, не менее    100* ГГц
Предельные эксплуатационные данные

Постоянное импульсное обратное напряжение при температуре от 213 до 398 К:
2Д524А    24 В
2Д524Б    30 В
2Д524В    15 В
Постоянный (средний) прямой ток при температуре:
от 213 до 308 К    40 мA
при 398 К    20 мА
Импульсный прямой ток при τи≤10 мкс и скважности, равной или более 10, при температуре:
от 213 до 308 К    400 мА
при 398 К    200 мА
Импульсный обратный ток при скважности, равной или более 10:
2Д524А, 2Д524В    600 мА
2Д524Б    1000 мА
Рассеиваемая мощность при температуре:
от 213 до 308 К    200 мВт
при 398 К    50 мВт
Температура окружающей среды    От 213 до 398 К
Примечание. Запрещается монтировать диоды в схему путем пайки или механическим способом при помощи цанг, транспортировать диоды не в стандартной упаковке, оставлять или перевозить радиотехнические устройства со вставленными в них диодами при наличии присоединенных к держателю диодов свободных проводников, которые могут принять на себя электрические заряды.
