Описание

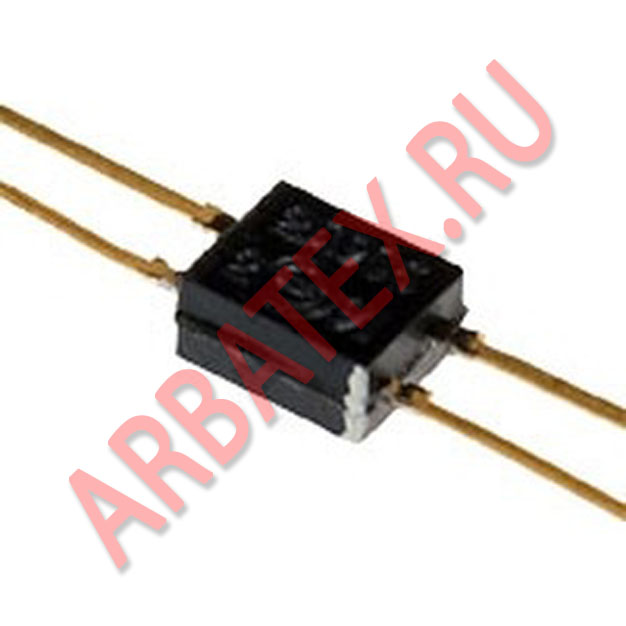

Диодные матрицы КД906В состоят из кремниевых, эпитаксиально-планарных диодов.
Предназначены для применения в качестве выпрямительного моста (матрицы 2Д906А-2Д906В, КД906А-КД906В - при включении в схему выводами: 3, 4 - вход, 1, 2 - выход) или резервированного диодного элемента (матрицы 2Д906А-2Д906В, КД906А-КД906В - при включении в схему любой из следующих пар выводов: 1 и 2, 1 и 3, 1 и 4, 3 и 2, 4 и 2, а также матрицы КД906Г-КД906Е - при включении в схему выводами 1, 2 и 3, 4.)

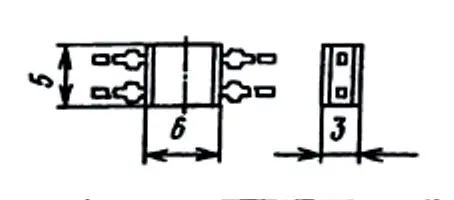

Выпускаются в пластмассовом корпусе с гибкими выводами.
Матрицы:
2Д906А, 2Д906Б маркируются одной красной точкой,
2Д906В маркируются двумя красными точками.
Тип матрицы КД906А-КД906Е приводится на корпусе.
У четвертого вывода матриц 2Д906А-2Д906В наносится белая полоса и рельефный знак, у матриц КД906А-КД906Е - белая полоса.
Параметры и характеристики
Масса матрицы не более 0,6 г.
• Unp макс, В- Постоянное прямое напряжение
• Uoбp max - Максимальное постоянное обратное напряжение
• Uoбp и max - Максимальное импульсное обратное напряжение
• Uобр и п макс, В - Максимально допустимое импульсное повторяющееся обратное напряжение
• Inp max - Максимальный прямой ток
• Inp и max - Максимальный импульсный прямой ток
• Ioбp - Постоянный обратный ток
• Iпр ср макс, А - Максимально допустимый средний прямой ток
• Cд,пф - Общая ёмкость
• fд - Рабочая частота диода
• T, °C - Температура окружающей среды
• tвoc обр, мкс - Время обратного восстановления
