2ДС523Г диодная сборка

2ДС523Г диодная сборка

Характеристики

0.02
70
0.2
1
не более 5
50
4830PWQH3

Описание

Описание


Диодные сборки 2ДС523 состоят из двух (2ДС523А, 2ДС523Б, 2ДС523АМ, 2ДС523БМ, КДС523А, КДС523Б, КДС523АМ, КДС523БМ) или четырех (2ДС523В, 2ДС523ГМ, КДС523В, КДС523Г, КДС523ВМ, КДС523ГМ) кремниевых планарно-эпитаксиальных импульсных диодов с раздельными выводами.

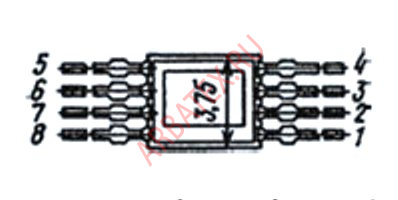

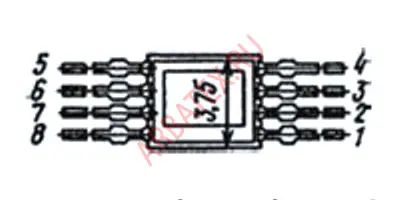

Выпускаются в пластмассовом корпусе с гибкими выводами.
Сборки 2ДС523АМ—2ДС523ГМ, КДС523АМ—КДС523ГМ выпускаются с индивидуальной стеклянной герметизацией каждого диода внутри корпуса.

Сборки 2ДС523А, 2ДС523АМ, 2ДС523В, 2ДС523ВМ, КДС523А, КДС523АМ, КДС523В, КДС523ВМ имеют на корпусе обозначения 2ДС523 или КДС523 и маркируются одной цветной точкой.

Сборки 2ДС523Б, 2ДС523БМ, 2ДС523Г, 2ДС523ГМ, КДС523Б, КДС523БМ, КДС523Г, 2ДС523ГМ имеют обозначение 2ДС523 или КДС523 без точки. Начало маркировки (цифра 2 или буква К) соответствует стороне выводов отрицательной полярности.

Параметры и характеристики


Масса сборок:
2ДС523А, 2ДС523Б, 2ДС523АМ, 2ДС523БМ, КДС523А, КДС523Б, КДС523АМ, КДС523БМ — не более 0,12 г;
2ДС523В, 2ДС523Г, 2ДС523ВМ, 2ДС523ГМ, КДС523В, КДС523Г, КДС523ВМ, КДС523ГМ — не более 0,24 г.

• Unp макс, В- Постоянное прямое напряжение
• Uoбp max - Максимальное постоянное обратное напряжение
• Uoбp и max - Максимальное импульсное обратное напряжение
• Uобр и п макс, В - Максимально допустимое импульсное повторяющееся обратное напряжение • Inp max - Максимальный прямой ток
• Inp и max - Максимальный импульсный прямой ток
• Ioбp - Постоянный обратный ток
• Iпр ср макс, А - Максимально допустимый средний прямой ток • Cд,пф - Общая ёмкость
• fд - Рабочая частота диода
• T, °C - Температура окружающей среды • tвoc обр, мкс - Время обратного восстановления
