Характеристики

0.02
1
не более 5
50
0.004
48Q0V6PLU

Описание

Описание


Диодные сборки КДС523Г состоят из двух (2ДС523А, 2ДС523Б, 2ДС523АМ, 2ДС523БМ, КДС523А, КДС523Б, КДС523АМ, КДС523БМ) или четырех (2ДС523В, 2ДС523ГМ, КДС523В, КДС523Г, КДС523ВМ, КДС523ГМ) кремниевых, планарно-эпитаксиальных импульсных диодов, с раздельными выводами.

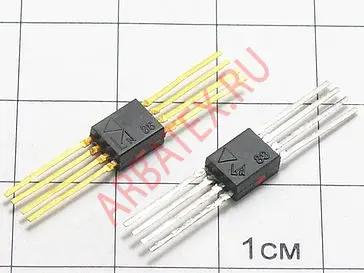

Выпускаются в пластмассовом корпусе с гибкими выводами.
Сборки 2ДС523АМ-2ДС523ГМ, КДС523АМ-КДС523ГМ выпускаются с индивидуальной стеклянной герметизацией каждого диода внутри корпуса.
Сборки 2ДС523А, 2ДС523АМ, 2ДС5233, 2ДС523ВМ КДС523А, КДС523АМ, КДС523В, КДС5238М имеют на корпусе обозначения 2ДС523 или КДС523 и маркируются одной цветной точкой.
Сборки 2ДС523Б, 2ДС523БМ, 2ДС523Г, 2ДС523ГМ КДС523Б, КДС523БМ, КДС523Г, КДС523ГМ имеют обозначение 2ДС523 или КДС523 без точки.
Начало маркировки (цифра 2 или буква К) соответствует стороне выводов отрицательной полярности.

Параметры и характеристики


Масса сборок 2ДС523А, 2ДС523Б, 2ДС523АМ, 2ДС523БМ КДС523А, КДС523Б, КДС523АМ, КДС523БМ не более 0,12 г 2ДС523В, 2ДС523Г, 2ДС5233М, 2ДС523т, КДС523В, КДС523Г КДС5233М, КДС523ГМ не более 0.24 г.

Допускается пайка выводов на расстоянии не менее 1 мм от корпуса сборки к металлической детали площадью не менее 7 мм2 оловянно-свинцовым припоем при температуре не выше 473 К, при этом допускается затекание припоя до герметизирующего материала.

• Unp макс, В- Постоянное прямое напряжение
• Uoбp max - Максимальное постоянное обратное напряжение
• Uoбp и max - Максимальное импульсное обратное напряжение
• Uобр и п макс, В - Максимально допустимое импульсное повторяющееся обратное напряжение
• Inp max - Максимальный прямой ток
• Inp и max - Максимальный импульсный прямой ток
• Ioбp - Постоянный обратный ток
• Iпр ср макс, А - Максимально допустимый средний прямой ток
• Cд,пф - Общая ёмкость
• fд - Рабочая частота диода
• T, °C - Температура окружающей среды
• tвoc обр, мкс - Время обратного восстановления
