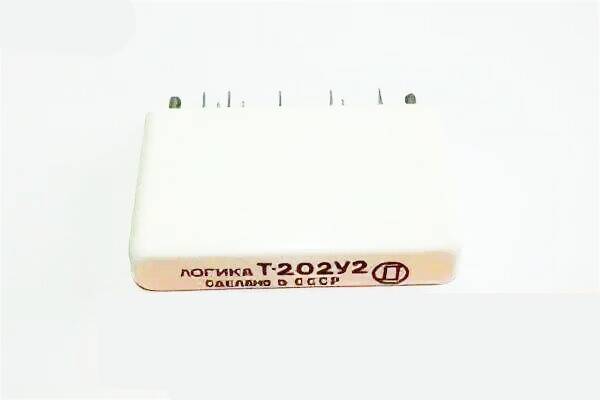

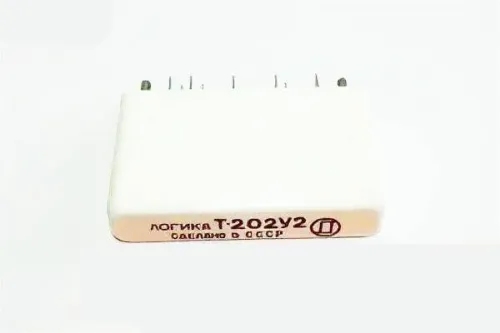

Элемент Т-202 (релейный элемент) обладает релейной характеристикой ." вход-выход" и предназначен для преобразования плавно изменяющегося входного напряжения в дискретный сигнал установленного уровня.
Описание схемы:
Входом элемента является вывод I, выходом - вывод 9.
Регулировка коэффициента возврата элемента производится резистором К 10, а напряжения срабатывания - резистором К 9.
Для увеличения коэффициента возврата и стабильности установки можно применять стабилитрон, включаемый последовательно входу элемента. При этом следует иметь ввиду, что напряжение срабатывания увеличится на величину напряжения стабилизации стабилитрона.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ ЭЛЕМЕНТА Логика Т-202
Напряжение: питания -12В
смещения +6В
Уровень пульсации напряжений питания и смещения не более 3%
Потребление тока;
по цепи питания не более 18мА
по цепи смещения не более 5мА
Напряжение срабатывания 5-20В
Минимальный коэффициент возврата, не более 0,75
Разброс величин напряжений срабатывания и возврата не более ±2,5%
Выходной сигнал "0" не более 0,5В
Нагрузка элемента: три входа схемы ИЛИ-НЕ (элемент T-101).
