Характеристики

20
0.3
7...14
12
Кремний
4G40T3AKN

Описание

Описание


Транзисторы кремниевые планарные полевые с затвором на основе p-n перехода и каналом n-типа.
Предназначены для применения в широкополосных усилителях в диапазоне частот до 150 МГц,
а также в переключающих и коммутирующих устройствах.

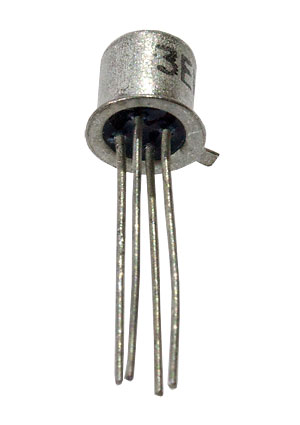

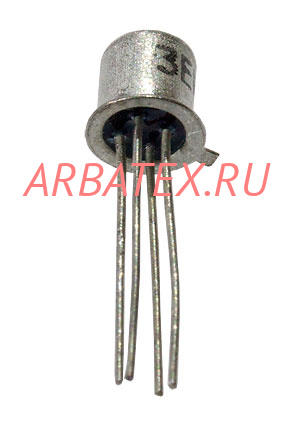

Выпускаются в металлостеклянном корпусе с гибкими выводами:
2П302А, 2П302Б, 2П302В, КП302А, КП302Б, КП302В, КП302Г - вариант исполнения 1,
КП302АМ, КП302БМ, КП302ВМ, КП302ГМ - вариант исполнения 2.
Тип прибора указывается на корпусе.

Параметры и характеристики


Масса транзистора не более 1,5 г.

• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном сопротивлении в цепи база-эмиттер
• Uкэо max - Максимальное напряжение коллектор-эмиттер при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Iк max - Максимально допустимый постоянный ток коллектора
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером
• Рк max - Постоянная рассеиваемая мощность коллектора
• Uси - Напряжение сток-исток
• Iси max - Максимальное напряжение сток-исток
• Uзи max - Максимальное напряжение затвор-исток
• Pси max - Максимальная рассеиваемая мощность сток-исток
