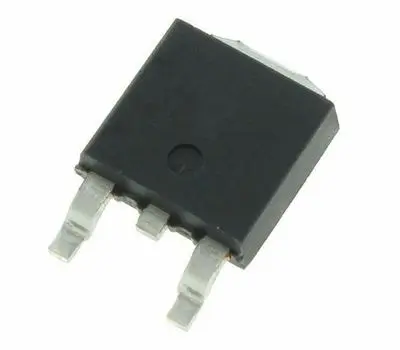

КТ825А6 транзистор

Каталог Транзисторы КТ825А6 транзистор

Характеристики

p-n-p
100
20
430...6000
4
Мезапланарные
Кремний
5
4ER103T2T

Описание

Описание КТ825А6


Транзисторы КТ825А6 кремниевые мезапланарные структуры p-n-p усилительные.
Предназначены для применения в усилителях и переключающих устройствах.
Транзисторы 2Т825А, 2Т825Б, 2Т825В, КТ825Г, КТ825Д, КТ825Е выпускаются в металлическом корпусе со стеклянными изоляторами и жесткими выводами.
Транзисторы 2Т825А2, 2Т825Б2, 2Т825В2 выпускаются в пластмассовом корпусе с жесткими выводами.
Тип прибора указывается на корпусе.
Транзистор 2Т825А-5 выпускается в виде кристаллов неразделенных на пластине с контактными площадками для гибридных интегральных микросхем.
Тип прибора указывается в этикетке.

Параметры и характеристики КТ825А6


Масса транзистора:
- в металлическом корпусе не более 20 г,
- в пластмассовом корпусе не более 2,5 г,
- кристалла не более 0,025 г.

• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном сопротивлении в цепи база-эмиттер
• Uкэо max - Максимальное напряжение коллектор-эмиттер при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Iк max - Максимально допустимый постоянный ток коллектора
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером
• Рк max - Постоянная рассеиваемая мощность коллектора
• Uси - Напряжение сток-исток
• Iси max - Максимальное напряжение сток-исток
• Uзи max - Максимальное напряжение затвор-исток
• Pси max - Максимальная рассеиваемая мощность сток-исток
