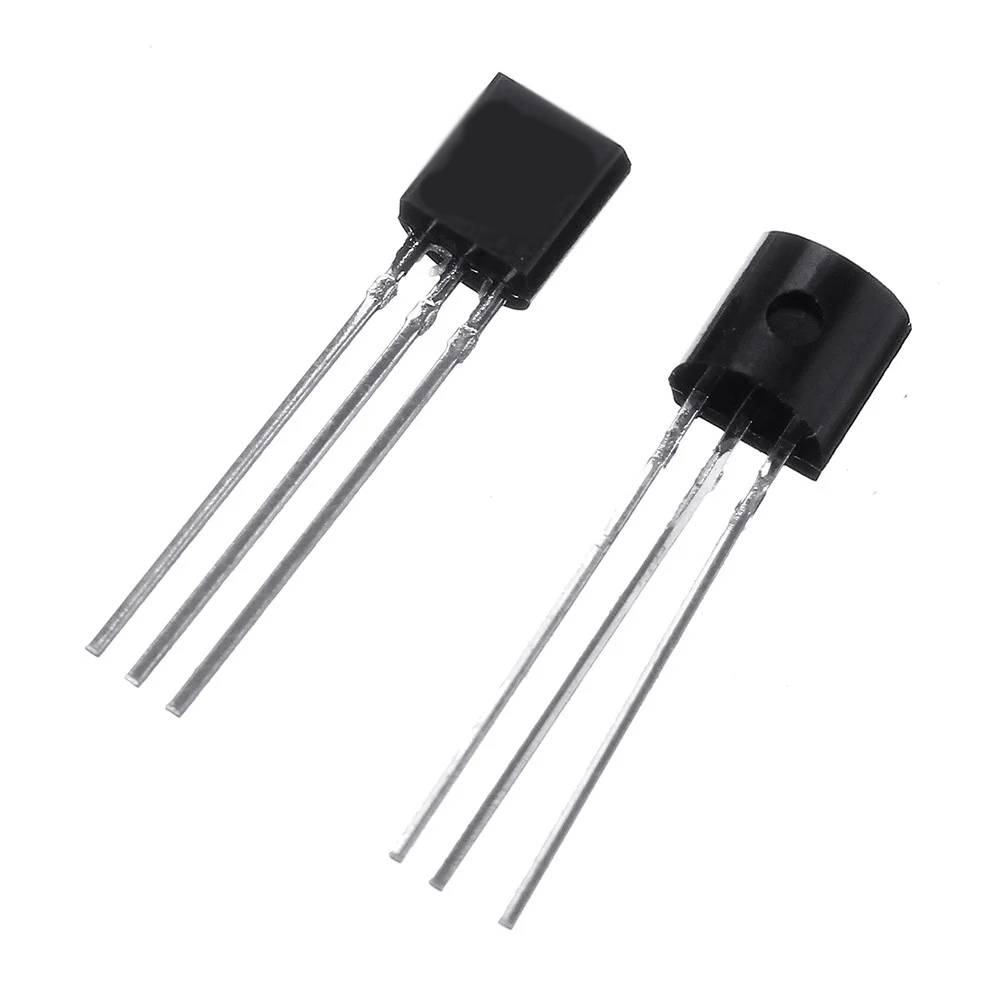

КТ201ВМ

КТ201ВМ

Характеристики

n-p-n
20
0.02
30...90
0.15
10
Эпитаксиально-планарный
Кремний
20
4E40Y2XLP

Описание

Описание


Транзисторы кремниевые эпитаксиально-планарные структуры п-р-п усилительные с ненормированным
(2Т201А, КТ201А, 2Т201Б, КТ201Б, 2Т201В, КТ201В, 2Т201Г, КТ201Г) и нормированным (2Т201Д, КТ201Д) коэффициентом шума на частоте 1 кГц.
Предназначены для применения в усилителях низкой частоты.
Выпускаются в металлостеклянном (2Т201А, 2Т201Б, 2Т201В, 2Т201Г, 2Т201Д, КТ201А, КТ201Б, КТ201В, КТ201Г, КТ201Д)
и пластмассовом (КТ201АМ, КТ201БМ, КТ201ВМ, КТ201ГМ, КТ201ДМ) корпусах с гибкими выводами.
Тип транзистора в металлическом корпусе указывается на боковой поверхности корпуса,
в пластмассовом корпусе на боковой поверхности корпуса указывается сокращенное обозначение:
КТ201АМ - 201 А, КТ201БМ - 201Б, КТ201ВМ - 201В, КТ201ГМ - 201Г, КТ201ДМ - 201Д.

Параметры и характеристики


Масса транзистора не более 0,6 г.

• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном сопротивлении в цепи база-эмиттер
• Uкэо max - Максимальное напряжение коллектор-эмиттер при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Iк max - Максимально допустимый постоянный ток коллектора
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером
• Рк max - Постоянная рассеиваемая мощность коллектора
• Uси - Напряжение сток-исток
• Iси max - Максимальное напряжение сток-исток
• Uзи max - Максимальное напряжение затвор-исток
• Pси max - Максимальная рассеиваемая мощность сток-исток
