ГТ383Б2

ГТ383Б2

Характеристики

n-p-n
5
0.01
1500
Планарный
Германий
5
0.5
4E40Y2XKZ

Описание

Описание ГТ383Б2


Транзисторы германиевые планарные n-p-n СВЧ усилительные с нормированным коэффициентом шума
на частотах 1 ГГц (1Т383Б-2, ГТ383Б-2), 2,25 ГГц (1Т383А-2, ГТ383А-2) и 2,83 ГГц (1Т383В-2, ГТ383В-2).
Предназначены для применения во входных и последующих каскадах усилителей сверхвысоких частот.

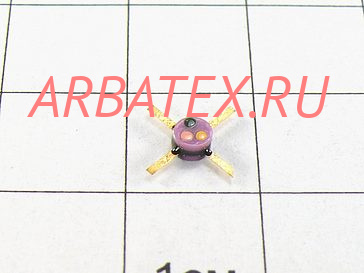

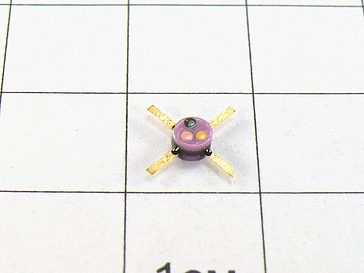

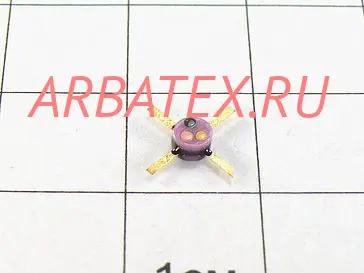

Выпускаются в керамическом негерметизированном корпусе с гибкими полосковыми выводами.

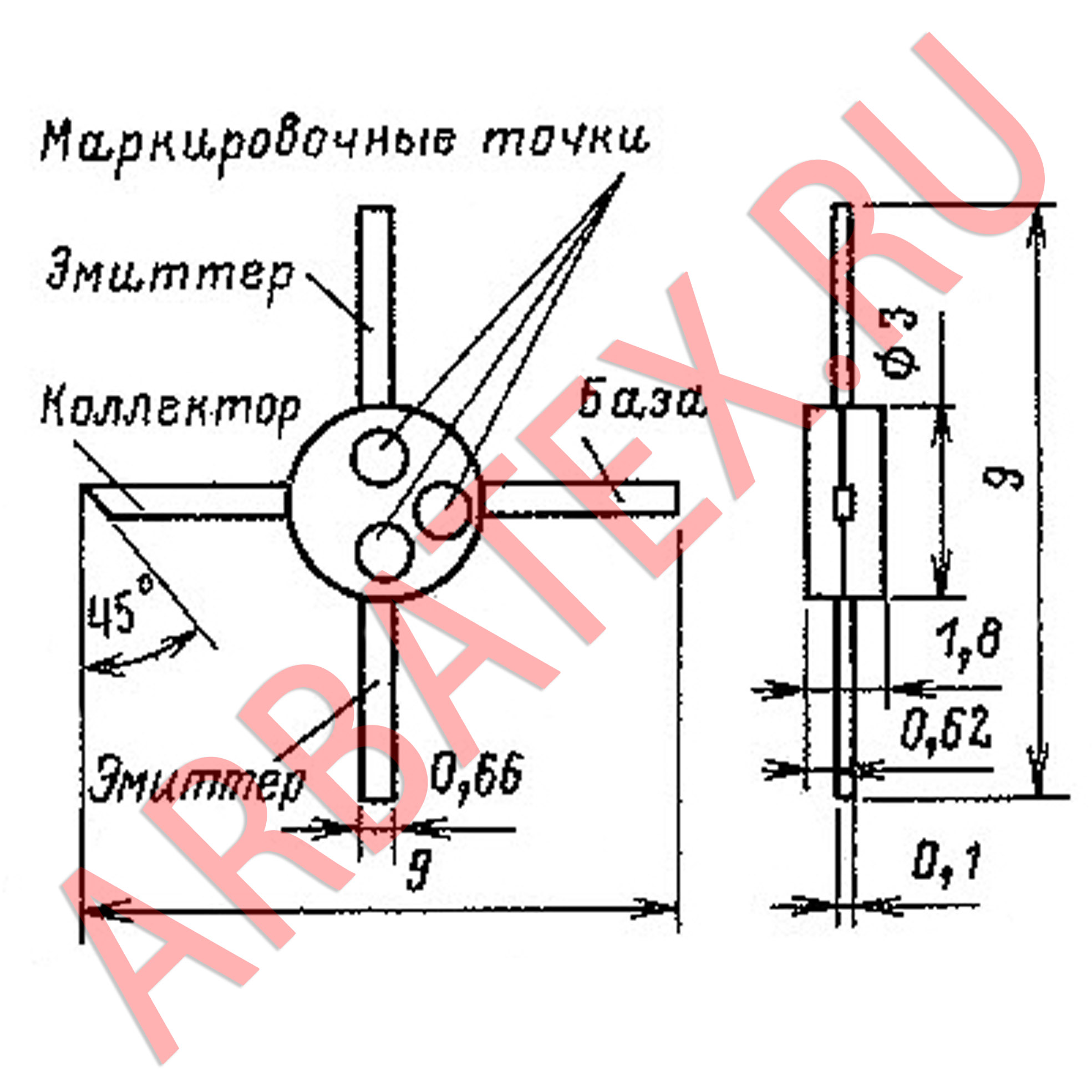

На крышке корпуса со стороны вывода эмиттера наносится условная маркировка цветными точками: 1Т383А-2 — розовая,
1Т383Б-2 — белая, 1Т383В-2 — синяя, ГТ383А-2 — черная и розовая, ГТ383Б-2 — черная и белая, ГТ383В-2 — черная и синяя.

Параметры и характеристики ГТ383Б2


Масса транзистора не более 0,1 г.

• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном сопротивлении в цепи база-эмиттер
• Uкэо max - Максимальное напряжение коллектор-эмиттер при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Iк max - Максимально допустимый постоянный ток коллектора
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером
• Рк max - Постоянная рассеиваемая мощность коллектора
• Uси - Напряжение сток-исток
• Iси max - Максимальное напряжение сток-исток
• Uзи max - Максимальное напряжение затвор-исток
• Pси max - Максимальная рассеиваемая мощность сток-исток
