2Т937Б транзистор

Каталог Транзисторы 2Т937Б транзистор

Характеристики

n-p-n
25
0.4
6500
Эпитаксиально-планарный
Кремний
2.5
42

Описание

Описание 2Т937Б

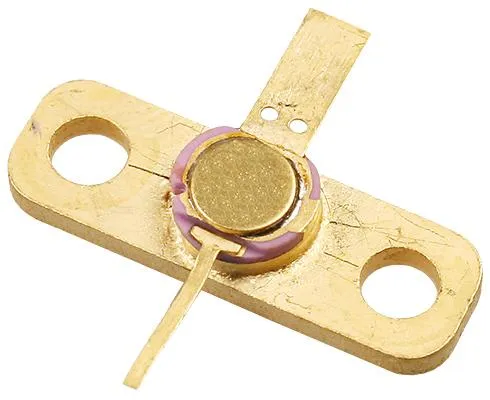

2Т937Б транзистор кремниевый эпитаксиально-планарный структуры n-p-n генераторный. Предназначен для применения в усилителях и генераторах в диапазоне частот 0,9...5 ГГц.
в схеме с общей базой в составе гибридных интегральных микросхем.
Транзисторы 2Т937А-2, 2Т937Б-2, КТ937А-2, КТ937Б-2 бескорпусные на кристаллодержателе с гибкими выводами.
На транзисторы наносится условная маркировка:
2Т937А-2 - зеленая точка и буква «А»,
2Т937Б-2 - белая точка и буква «Б»,
КТ937А-2 - две зеленые точки и буква «А»,
КТ937Б-2 - две белые точки и буква «Б».
Транзистор 2Т937А-5 выпускается в виде кристаллов с контактными площадками без кристаллодер-жателя и без выводов.
Тип прибора указывается в этикетке.
Масса бескорпусного транзистора не более 2 г, кристалла не более 0,0002 г.
Тип корпуса: КТ-20.
Технические условия: аА0.339.079ТУ.

Параметры и характеристики 2Т937Б



• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном сопротивлении в цепи база-эмиттер
• Uкэо max - Максимальное напряжение коллектор-эмиттер при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Iк max - Максимально допустимый постоянный ток коллектора
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером
• Рк max - Постоянная рассеиваемая мощность коллектора
• Uси - Напряжение сток-исток
• Iси max - Максимальное напряжение сток-исток
• Uзи max - Максимальное напряжение затвор-исток
• Pси max - Максимальная рассеиваемая мощность сток-исток
