Характеристики

n-p-n
45
1.5
1950
Эпитаксиально-планарный
Кремний
3.5
18

Описание

Описание КТ942Б


Транзисторы кремниевые эпитаксиально-планарные структуры n-p-n генераторные.
Предназначены для применения в усилит елях мощности, умножителях частоты
и автогенераторах на частотах 0,7...2,4 ГГц в схеме с общей базой при напряжении питания 28 В.

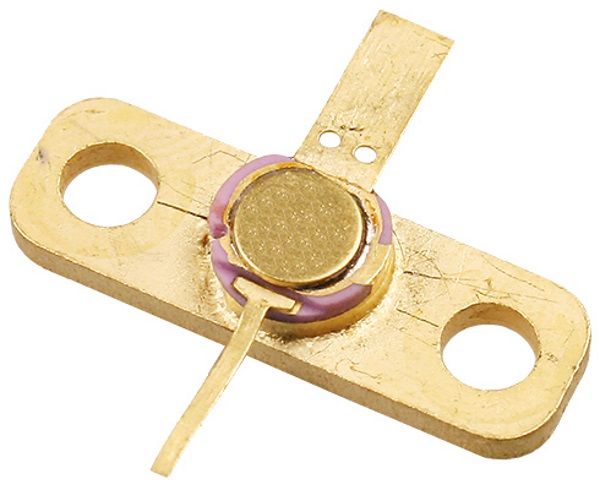

Транзисторы 2Т942А, 2Т942Б, КТ942В выпускаются в металлокерамическом корпусе с полосковыми выводами.
Группа прибора указывается на корпусе в виде буквы: 2Т942А - А, 2Т942Б - Б, КТ942В - В и красной точки.
Транзисторы 2Т942А-5, 2Т942Б-5 выпускаются в виде кристаллов с контактными площадками
без кристаллодержателя и без выводов для гибридных интегральных микросхем.
Тип прибора указывается в этикетке.
Масса транзистора в металлокерамическом корпусе не более 2 г, кристалла не более 0,0005 г.
Тип корпуса: КТ-20.
Технические условия: аА0.339.098ТУ.

Параметры и характеристики КТ942Б


• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном сопротивлении в цепи база-эмиттер
• Uкэо max - Максимальное напряжение коллектор-эмиттер при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Iк max - Максимально допустимый постоянный ток коллектора
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером
• Рк max - Постоянная рассеиваемая мощность коллектора
• Uси - Напряжение сток-исток
• Iси max - Максимальное напряжение сток-исток
• Uзи max - Максимальное напряжение затвор-исток
• Pси max - Максимальная рассеиваемая мощность сток-исток
