Характеристики

n-p-n
10
0.02
0.15
Кремний
10
120
-55...+100
5
45

Описание

Описание


Транзисторы кремниевые сплавные n-p-n усилительные низкочастотные с ненормированным
и нормированные коэффициентами шума на частоте 1 кГц.
Предназначены для усиления и переключения сигналов низкой частоты.

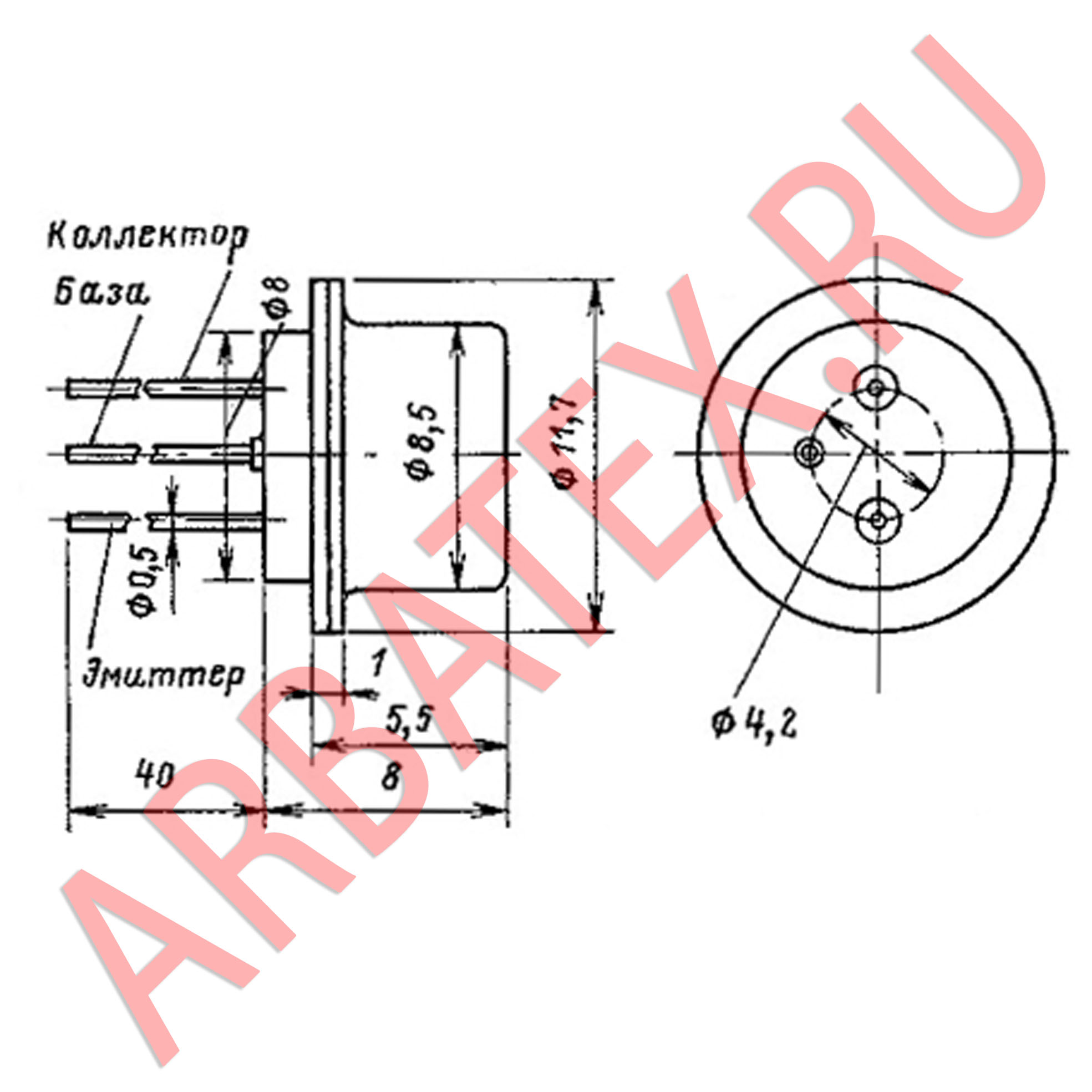

Выпускаются в металлостеклянном корпусе с гибкими выводами.

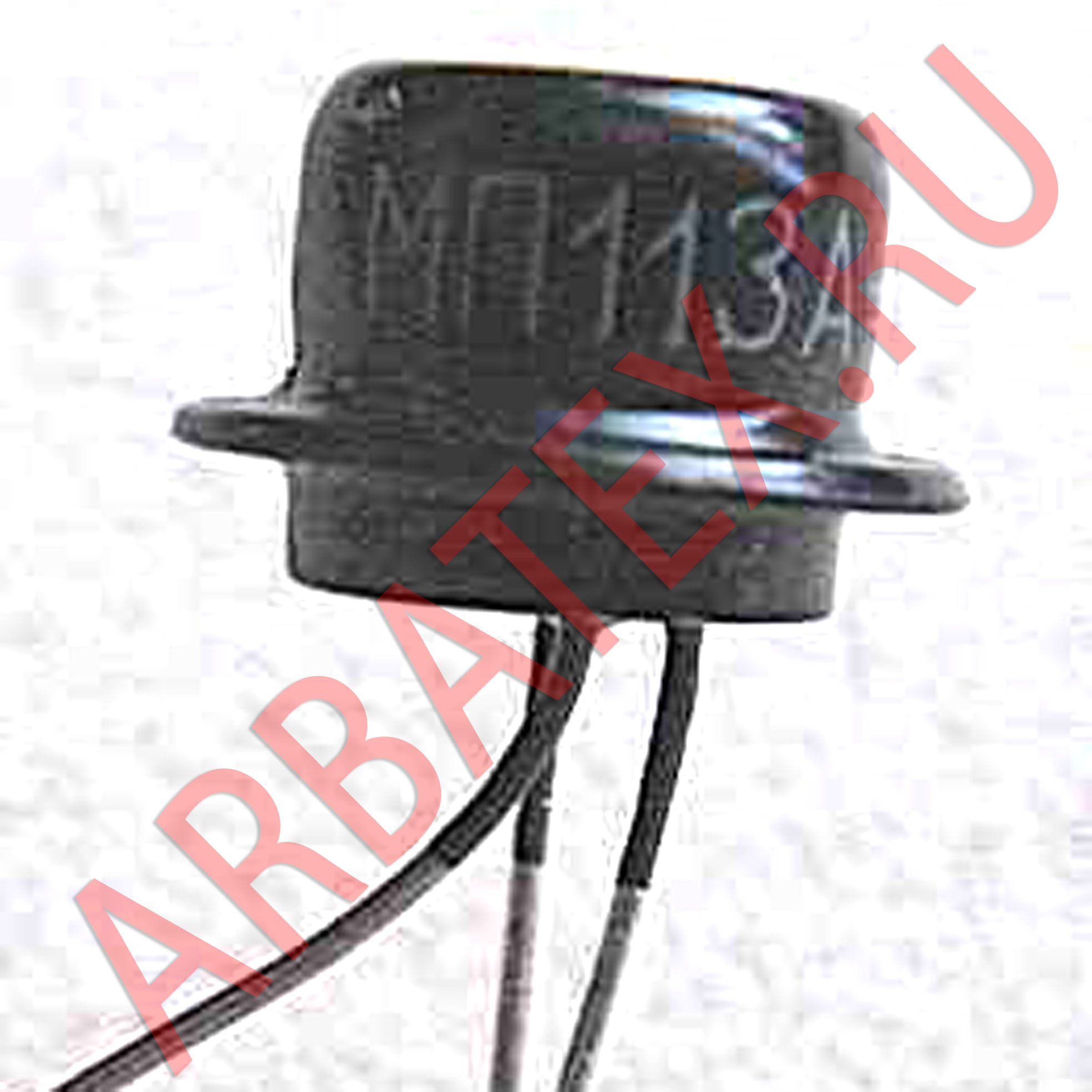

Обозначение типа приводится на боковой поверхности корпуса.
Масса транзистора не более 2 г для типов МП101, МП101А, МП101Б, МП102, МП103, МП103А
и не более 2,5 г для типов МП111, МП111А, МП111Б, МП112, МП113, МП113А.

Параметры и характеристики


• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном сопротивлении в цепи база-эмиттер
• Uкэо max - Максимальное напряжение коллектор-эмиттер при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Iк max - Максимально допустимый постоянный ток коллектора
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером
• Рк max - Постоянная рассеиваемая мощность коллектора
• Uси - Напряжение сток-исток
• Iси max - Максимальное напряжение сток-исток
• Uзи max - Максимальное напряжение затвор-исток
• Pси max - Максимальная рассеиваемая мощность сток-исток
