КТ9180Б

КТ9180Б

Характеристики

p-n-p
40
3
60...400
100
Эпитаксиально-планарный
Кремний
5
4DE0M0TU3

Описание

Описание КТ9180Б


Транзисторы кремниевые эпитаксиально-планарные структуры p-n-p универсальные.
Транзисторы KT9180A, КТ9180Б, KT9180B, КТ9180Г предназначены для применения в усилительных и переключательных схемах.

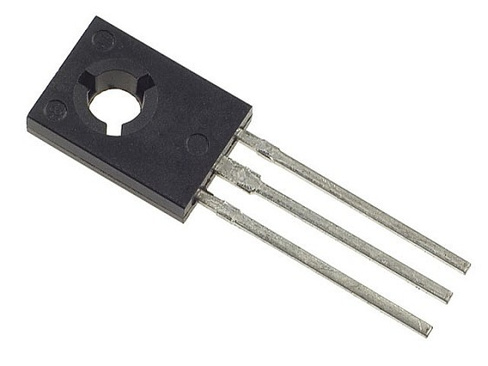

Выпускаются в пластмассовом корпусе с жесткими выводами.
Тип прибора указывается на корпусе.
Масса транзистора не более 1 г.

Параметры и характеристики КТ9180Б


• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном сопротивлении в цепи база-эмиттер
• Uкэо max - Максимальное напряжение коллектор-эмиттер при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Iк max - Максимально допустимый постоянный ток коллектора
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером
• Рк max - Постоянная рассеиваемая мощность коллектора
• Uси - Напряжение сток-исток
• Iси max - Максимальное напряжение сток-исток
• Uзи max - Максимальное напряжение затвор-исток
• Pси max - Максимальная рассеиваемая мощность сток-исток
