Описание КТ3115Д2
Транзисторы КТ3115Д2 кремниевые эпитаксиально-планарные структуры n-p-n усилительные с нормированным коэффициентом шума.
Предназначен для применения во входных и последующих каскадах малошумящих усилителей сверхвысоких частот
в составе гибридных интегральных микросхем, блоков аппаратуры, обеспечивающих герметизацию.

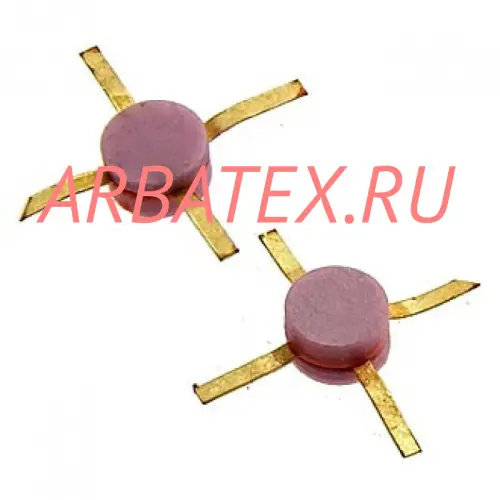

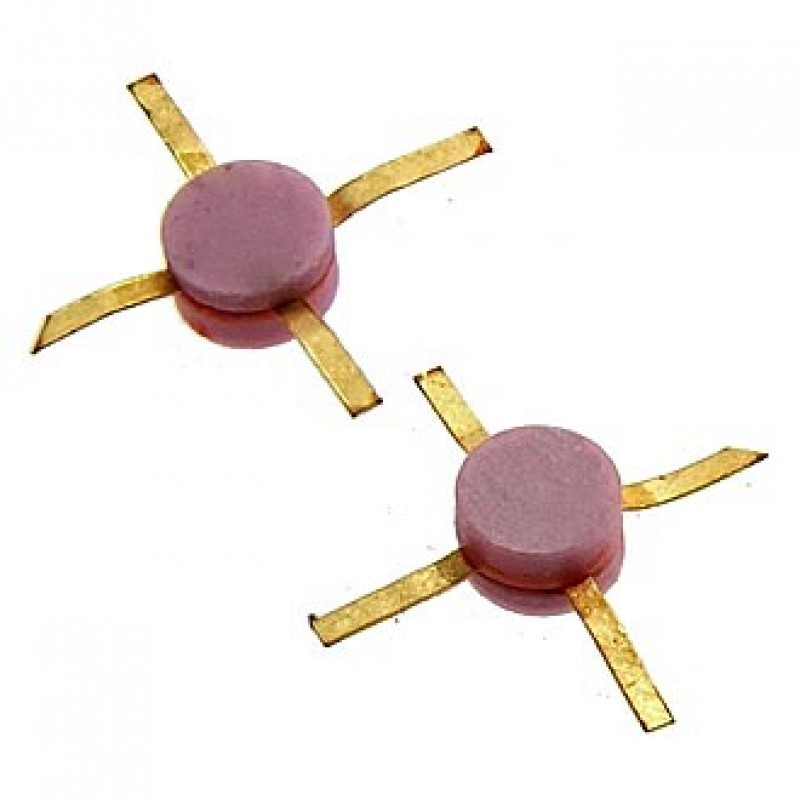

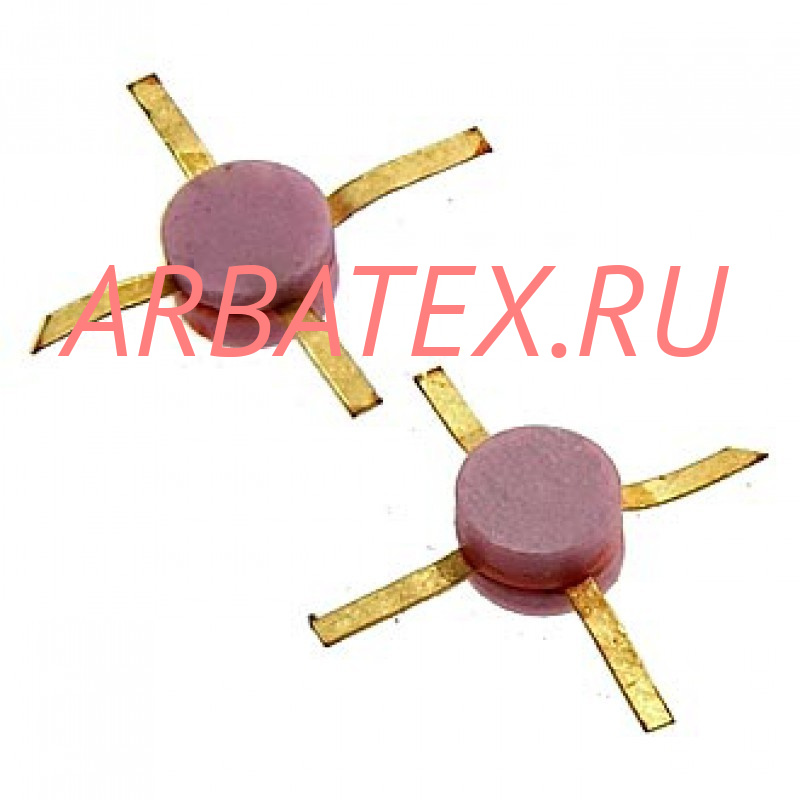

Транзисторы 2Т3115А-2, 2Т3115Б-2, КТ3115А-2, КТ3115В-2, КТ3115Г-2, КТ3115Д-2
бескорпусные на керамическом кристаллодержателе с гибкими полосковыми выводами и приклеиваемой керамической крышкой.
Условная маркировка наносится на крышку транзистора у базового вывода:
2Т3115А-2 - красная точка,
2Т3115Б-2 - желтая точка,
КТ3115А-2 - красная полоска,
КТ3115В-2 - желтая полоска,
КТ3115Г-2 - синяя полоска,
КТ3115Д-2 - белая полоска.
Транзистор 2Т3115А-6 выпускается в виде кристаллов на кристаллодержателе без выводов.
На кристаллодержатель наносится маркировочная точка красного цвета.
Тип прибора указывается в этикетке.
Масса бескорпусного транзистора не более 0,2 г, кристалла на кристаллодержателе не более 0,008 г.
Тип корпуса: КТ-22.
Технические условия: аА0.339.105 ТУ.
Параметры и характеристики КТ3115Д2
• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном сопротивлении в цепи база-эмиттер
• Uкэо max - Максимальное напряжение коллектор-эмиттер при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Iк max - Максимально допустимый постоянный ток коллектора
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером
• Рк max - Постоянная рассеиваемая мощность коллектора
• Uси - Напряжение сток-исток
• Iси max - Максимальное напряжение сток-исток
• Uзи max - Максимальное напряжение затвор-исток
• Pси max - Максимальная рассеиваемая мощность сток-исток
