КТ3109А1

КТ3109А1

Характеристики

p-n-p
30
0.05
15
0.17
800
Эпитаксиально-планарный
Кремний
3
4DE0M0TS5

Описание

Описание КТ3109А1


Транзисторы кремниевые эпитаксиально-планарные структуры p-n-p усилительные с нормированным коэффициентом шума на частоте 800 МГц.
Предназначены для применения в селекторах телевизионных каналов метрового и дециметрового диапазонов длин волн.

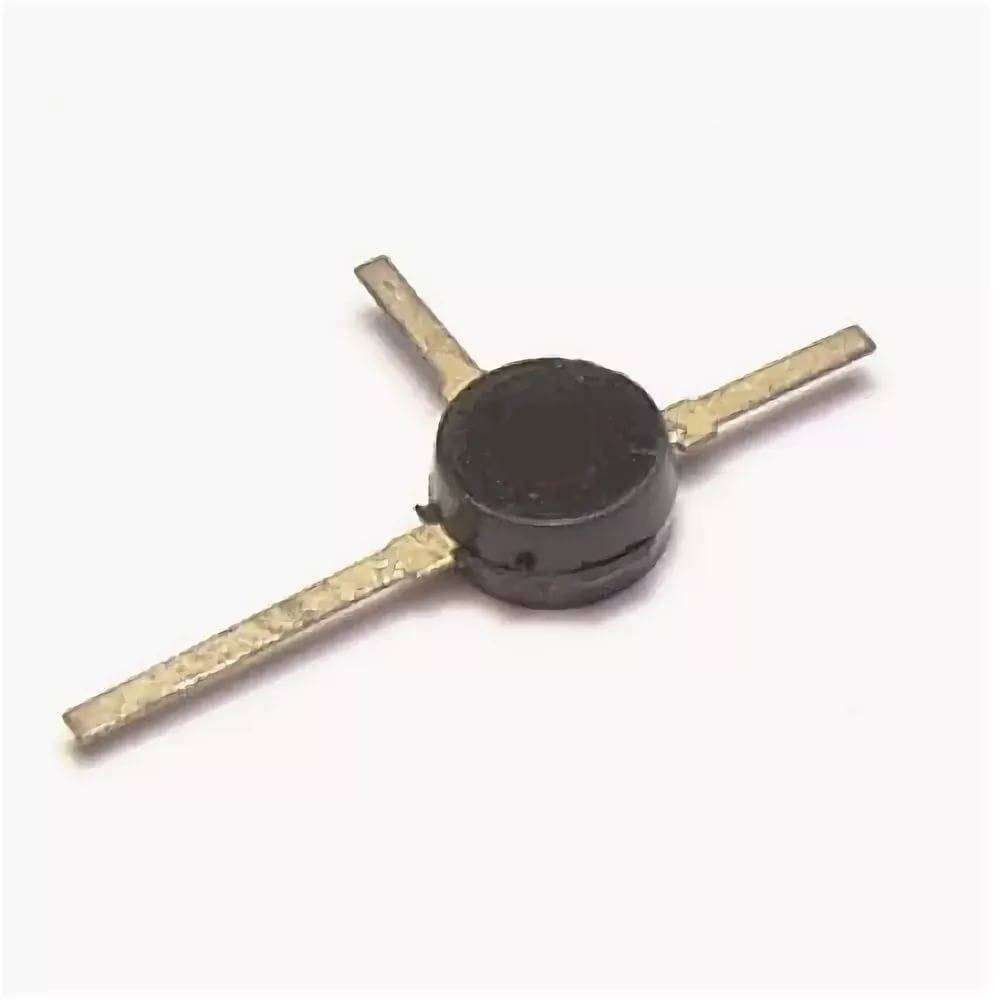

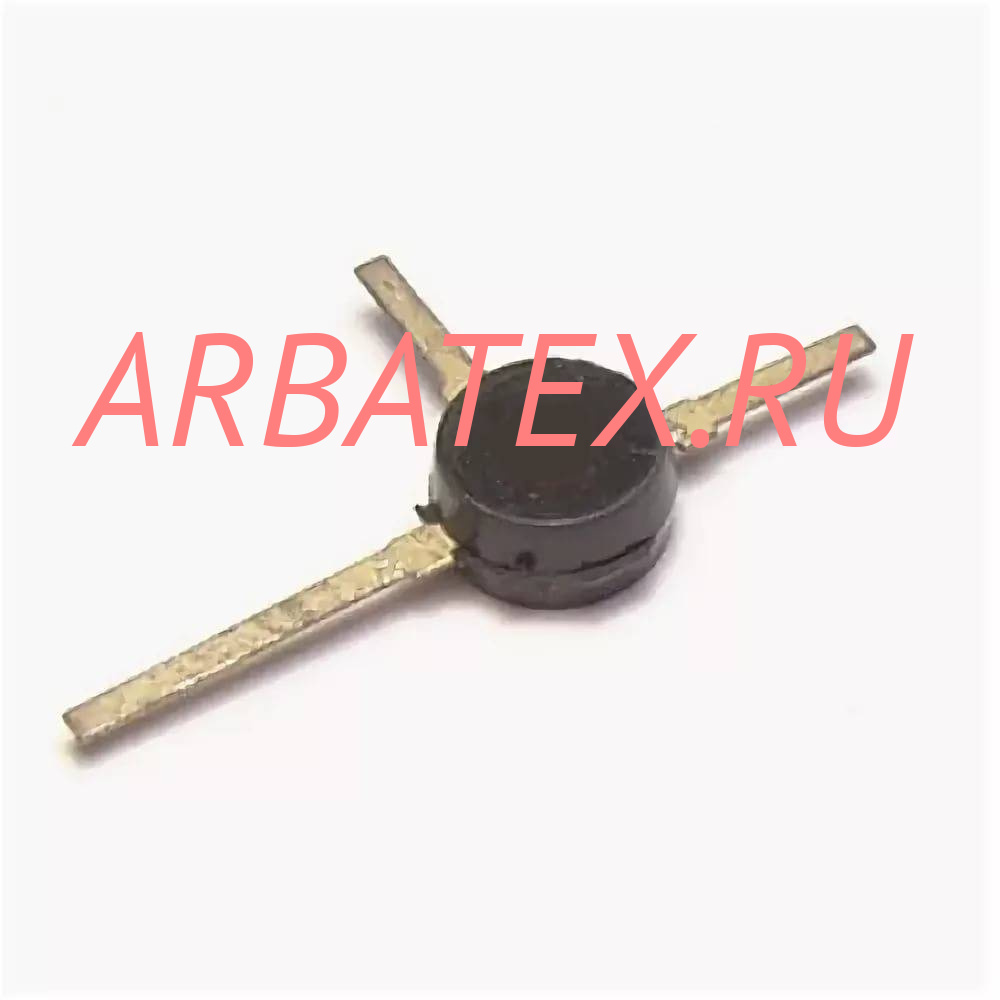

Выпускаются в пластмассовом корпусе с гибкими полосковыми выводами.
На корпусе у вывода базы наносится условная маркировка - две цветные точки:
КТ3109А - белая и розовая;
КТ3109Б - белая и желтая;
КТ3109В - белая и синяя.
Масса транзистора не более 0,3 г.

Параметры и характеристики КТ3109А1


• Uкбо max - Максимальное напряжение коллектор-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном сопротивлении в цепи база-эмиттер
• Uкэо max - Максимальное напряжение коллектор-эмиттер при заданном обратном токе эмиттера и разомкнутой цепи коллектора
• Iк max - Максимально допустимый постоянный ток коллектора
• h21э - Статический коэффициент передачи тока транзистора для схем с общим эмиттером
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером
• Рк max - Постоянная рассеиваемая мощность коллектора
• Uси - Напряжение сток-исток
• Iси max - Максимальное напряжение сток-исток
• Uзи max - Максимальное напряжение затвор-исток
• Pси max - Максимальная рассеиваемая мощность сток-исток
